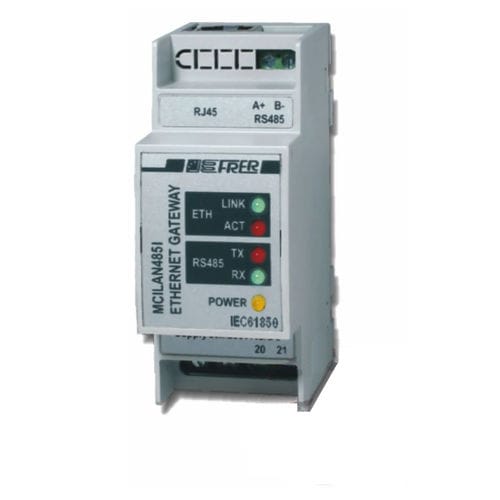

Ethernet-Gateway MCILAN485I

für KommunikationMedienIP

Die neue internationale Norm IEC61850 definiert ein Kommunikationsprotokoll, das auf die Überwachung, die Steuerung und den Schutz von Stromerzeugungs-, -übertragungs- und -verteilungsanlagen ausgerichtet ist. Dies sind einige seiner Hauptmerkmale: - Ein einziges Protokoll, das auf allen Ebenen des Systems verwendet werden kann, vom Feld bis zur Überwachung. - Ein hohes Maß an Standardisierung und eine genaue und klare Definition der beteiligten Funktionen und Dienste. - Übernahme des E-Internet-Netzes als Übertragungsmedium unter Beibehaltung der Möglichkeit, sich zu anderen Medien zu entwickeln. Jedes IEC61850-Gateway ist mit einem integrierten Konfigurations-Web-Server ausgestattet (zugänglich durch Eingabe der entsprechenden IP-Adresse in die Adressleiste eines beliebigen Webbrowsers), der zur Konfiguration bestimmter funktioneller Details des Gateways selbst, bestimmter Verhaltensweisen des IEC61850-Protokolls und zur Überwachung des korrekten Betriebs des Systems während der Inbetriebnahme dient. Technische Daten Ethernet-Schnittstelle IEEE802.3, IEEE802.3u protokoll IEC61850 Ed. 1-2 + HTTP geschwindigkeit 10/100 Mbps anschluss 1 x RJ-45 serielle Schnittstelle RS 485 Master anschluss morsetti a vite / Klemmleisten protokoll ModBus RTU stoppbits 1, 2 paritätsbits ungerade, gerade, keine baudrate 9600, 19200, 38400 bps signale RS485: Data+, Dataprotezione ESD ESD-Schutz 15 kV
