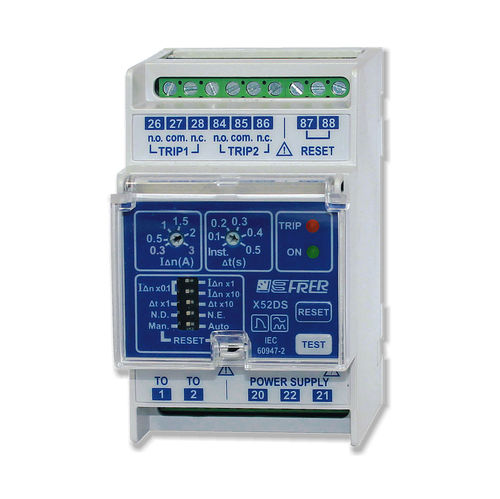

Fehlerstromschutzrelais X52DSX
DIN-Schienemit manueller Rücksetzungmit automatischer Rückstellung

Fehlerstromschutzrelais
Fehlerstromschutzrelais
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Kontrollwert / Messwert
Fehlerstrom
Installierung
DIN-Schiene
Rücksetzung
mit manueller Rücksetzung, mit automatischer Rückstellung
Weitere Eigenschaften
Differential, modular

Beschreibung

Das Fehlerstromschutzrelais ist ein mikroprozessorgesteuertes elektronisches Schutzgerät zur Erkennung von geringen Leckströmen oder unsymmetrischen Strömen aufgrund von Isolationsverlusten auf Leitern oder Geräten, die geschützt werden müssen. Die Messung der Ableitströme erfolgt durch den Einsatz des Ringstromwandlers FRER cod.TDC... oder TDA... . Alle zu schützenden Leiter des Stromkreises müssen durch den Stromwandler geführt werden. Der Mikroprozessor führt mehrere Funktionen aus, wie z.B.: - Einstellung des Auslösestroms 30 mA bis 30 A, unterteilt in 3 Bereiche: 30÷300 mA, 300mA÷3 A, 3÷30A. - Einstellung der Auslöseverzögerungszeit von sofort bis 5 Sekunden, unterteilt in 2 Bereiche: inst.÷0,5s, 0,2÷5s - Ein oder zwei Betriebsauslöserrelais. - Test der Ausgangsrelais. - Manuelle (lokal oder remote) oder programmierbare automatische Rückstellung. - Kontinuierliche Kontrolle der Verdrahtung zwischen dem Relais und dem Stromwandler: Die Ausgangsrelais werden aktiviert, wenn eine Unterbrechung der Verdrahtung unterbrochen wird. Der große Strombereich ermöglicht die einfache Auswahl präziser Auslösestromwerte, um den Wert der so genannten Kontaktspannung unter 50 V zu halten, wie in der Norm CEI 64-8 gefordert. Das Relais ist dank seiner internen Verdrahtung immun gegen externe Störungen. Seine Funktion ist auch bei abwechselnd sinusförmigen und kontinuierlich pulsierenden Differenzströmen gewährleistet, die schlagartig oder langsam ansteigend angelegt werden (Typ A). Technische Daten stromeinstellbereich 30mA...30A in 3 Lagern / Bereichen stromgenauigkeit +0/- 20% dal/von 20% al/bis 100% v.E. verzögerungseinstellbereich 0,1...5 sec in 2 Lagern / Bereichen verzögerungsgenauigkeit ±10% del valore impostato/des eingestellten Wertes betriebsfrequenz 47...63Hz dritte Harmonische !/ Dämpfung 88% @ 150Hz

---
