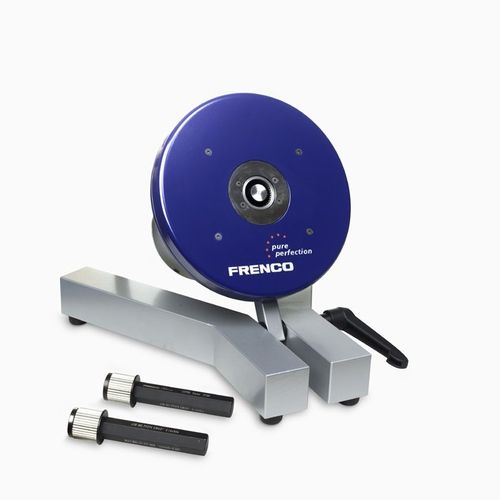

Größenmessgerät VM

für Zahnräder

Geräte mit Führungsverzahnung AVM nx2, IVM nx2 und Tripode IVM 3x1 Für innen- und außenverzahnte Passverzahnungen erhältlich Die Führungsverzahnug ist der Prüflingsgeometrie angepasst Das Zweikugelmaß wird binnen Sekunden an mehreren Stellen gleichzeitig erfasst Statt Messkugeln werden Radiusscheiben verwendet, um den Verschleiß zu minimieren Die Messelektronik ermöglicht die Auswertung des Zweikugelmaßes über die Zahnbreite Balligkeit und Konizität werden erfasst Die Auswertung erfolgt mit der FRENCO Software LdynPro Horizontale Schiebebank für AVM nx2 Geräte Einfachere Handhabung für lange Wellen Feste Messebene innerhalb des Längsverlaufs Verfahren 1: Wiederholbarkeit für MdK gemittelt ≤ 1,3 μm Verfahren 2: Tmin für MdK gemittelt = 18 μm (R&R ≤ 20%)
