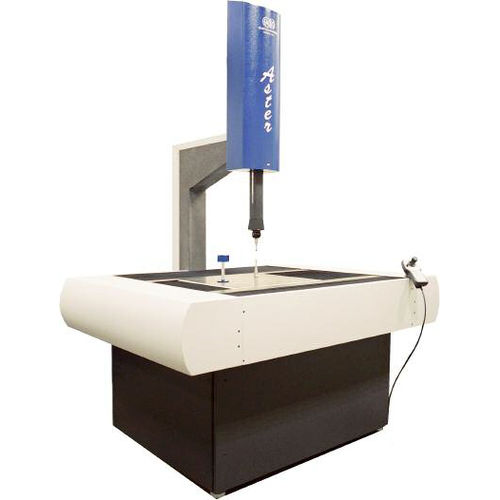

Manuelle Koordinatenmessmaschine Aster 3D
SchwanenhalsWerkstattfür Kleinteile

manuelle Koordinatenmessmaschine
manuelle Koordinatenmessmaschine
manuelle Koordinatenmessmaschine
manuelle Koordinatenmessmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
manuell
Struktur
Schwanenhals
Anwendung
Werkstatt, für Kleinteile, für Getriebe, für die Luftfahrtindustrie
Art der Abtastung
Multisensor, mit Kamera, Kontakt
Weitere Eigenschaften
Hochpräzision, kompakt, automatisiert, auf Luftkissenlagern
X-Hub

400 mm, 500 mm, 650 mm
(16 in, 20 in, 26 in)

Y-Hub

350 mm, 400 mm, 550 mm
(14 in, 16 in, 22 in)

Z-Hub

300 mm, 500 mm
(12 in, 20 in)

Beschreibung

Dreidimensionale Präzisionsmessmaschine für die manuelle und automatisierte Prüfung von kleinen bis mittelgroßen Teilen. Dreidimensionale Präzisionsmessmaschine für die manuelle und automatisierte Kontrolle kleiner bis mittelgroßer Teile. Die besten Materialien und Strukturen wurden verwendet, um eine hohe Präzision, Arbeitsgeschwindigkeit, Stabilität und Zuverlässigkeit zu garantieren, mit einer breiten Palette von Messsoftware, die die unterschiedlichsten und komplexen Anforderungen erfüllt. Aster View eignet sich am besten für die Prüfung kleiner Teile, die nicht für die Prüfung mit einem Messtaster geeignet sind. Einige Beispiele sind zwei- oder dreidimensionale mechanische Teile mit eingeschränktem Zugang, flexible oder weiche Kunststoffkomponenten, elektronische Karten, etc. "Schwanenhals"- und "mobiler Tisch"-Struktur Diese einzigartige Struktur ermöglicht es, dass die Messsonde (auf der Z-Achse) völlig unabhängig von der Bewegung entlang der beiden anderen Achsen ist, was eine bessere Präzision und Zuverlässigkeit und die Messung von Teilen mit größeren Abmessungen ermöglicht, als es die Schlitten zulassen würden. Werkbank, Schlitten auf den Achsen X Y Z, Platte aus Diabas (schwarzer Granit) "Trägerwelle der Z-Achse aus einem Block Diabas (schwarzer Granit) Hochpräzise Luftschlitten für die Bewegung entlang aller Achsen

---

Kataloge

Aster 3D
Aster 3D
2 Seiten
