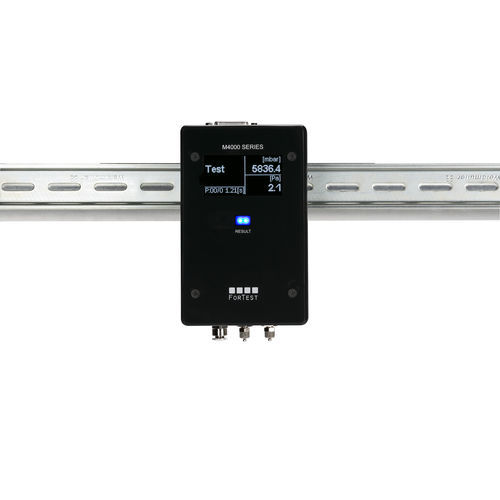

Digitales Dichtheitsprüfgerät T4960

pneumatischDifferenzdruckverlustUSB

Beschreibung
Kompakter, für Prüfstände mit hoher Taktung ausgelegter Differential-Dichtheitsprüfer. Der T4960 ForTest bietet eine Messauflösung von etwa 0,1 Pa in einem eloxierten Aluminiumgehäuse, das Montage an DIN-Schiene, Schalttafel oder direkte pneumatische Befestigung ermöglicht, um das Prüfstückvolumen zu minimieren.

Anwendungen und Leistung
Geeignet für Bauteile mit geringem Innenvolumen, bei denen sehr niedrige Leckageraten und hohe Prüfgeschwindigkeiten erforderlich sind. Beispiel: bei 3 cc Prüfvolumen beträgt die typische Prüfzeit 0,2 s bei sichtbarer Leckrate 10 cc/h. Optimierte Pneumatik und extrem schnelle Ventile reduzieren die Zykluszeit bei gleichbleibender Reproduzierbarkeit.

Hauptmerkmale

• Hochauflösendes 2,5" OLED-Display (128×64 px)
• USB-Port für direkten PC-Anschluss (Steuersoftware inkl.)
• Expansionsports für externe Automation, Meldeleuchten, Endschalter, Programmier-Tastaturen
• Gehäuse eloxiertes Aluminium schwarz für DIN-Schiene, Schalttafel oder direkte pneumatische Montage
• Optimierte Pneumatik, ultraschnelle Ventile und kleine Prüfanschlüsse für minimale Zykluszeiten
• Plug & play Ersatz für Eigenbau-Prüfstände (Druckwandler, Pneumatikgruppen, SPS)
• Kommunikation: proprietäres ForTest-Protokoll, CANbus, Modbus-RTU
• Konfigurierbarer Prüfbereich: -1 bis 10 bar

Zubehör

• Externes Entlüftungs-Magnetventil mit Schutzfilter
• Externer Startknopf
• Externe Start/Abort-Bedienung
• Startpedal
• Barcode-Lesegerät
• Aufkleber für Drucker (4500 Stk)
• Verlängerungskabel AUX-Signale
• Luftfilter
• Software M Series Manager
• Serielles Protokoll
• Externe 24 VDC-Versorgung
• Software Data Manager
• Thermodrucker mit Peel-Off
• Thermodrucker ohne Peel
• Remote Start / Abort / Good / Reject
• 5 Mikron Luftfilter

Technische Daten

• Gehäuse: schwarzes, eloxiertes Aluminium
• Front: Plexiglas 3 mm
• Abmessungen: L 90 mm × H 150 mm × B 70 mm
• Gewicht: 450 g
• Messauflösung: ≈0,1 Pa
• Vollskalen (konfigurierbar): -1, 0.2, 0.5, 1, 2, 6, 10 bar
• Druckbereiche (mbar): -1000, 200, 500, 1000, 2000, 6000
• Versorgung: 24 Vdc
• Pneumatische Anschlüsse verfügbar (mm): 4×2,7 • 6×4 • 8×6
• Prüfgase: Wasserstoff, Druckluft, Stickstoff
• USB-Port für PC-Verbindung; Serieller Port für Drucker/Barcode-Scanner
• Front-LEDs: Test läuft, Gut, Schlecht
• Eingänge/Ausgänge: Start, Abbruch, Abruf bis 7 Programme; Ausgänge Test läuft, Gut, Schlecht, Entlüftung
• Speicher: bis zu 100 Programme
• Optional: externe Druck- und Durchflussregler
