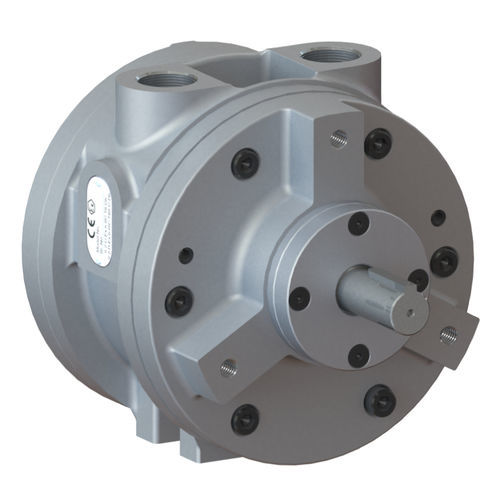

Lamellen-Druckluftmotor 6VM

ATEXFlansch

Um den für die Anwendung geeigneten Druckluftmotor auszuwählen, muss man den verfügbaren Versorgungsdruck [Versorgungsdruck in psi] und die erforderliche Drehzahl [Drehzahl in U/min] kennen. Das erste Diagramm dient zur Bestimmung des Drehmoments [Drehmoment Nm] und der Leistung [Leistung kW], die der Motor liefern kann. Um das Drehmoment zu bestimmen, müssen Sie von der Drehzahl aus senkrecht die rote Kurve kreuzen, die dem gewählten Versorgungsdruck entspricht. Am Schnittpunkt lesen Sie den Wert auf der linken Seite des Diagramms ab. Das gleiche Verfahren gilt für die Bestimmung der Leistung, wobei man die grauen Kurven kreuzt und den Wert auf der rechten Seite des Diagramms abliest. Im zweiten Diagramm kann der Luftverbrauch [Luftverbrauch mt3/h] abgelesen werden: wie bei den vorhergehenden Größen vertikal von der Anzahl der Umdrehungen ausgehen und die graue Kurve kreuzen, die dem verfügbaren Versorgungsdruck entspricht. Am Schnittpunkt kann man den Verbrauchswert auf der linken Seite des Diagramms ablesen.
