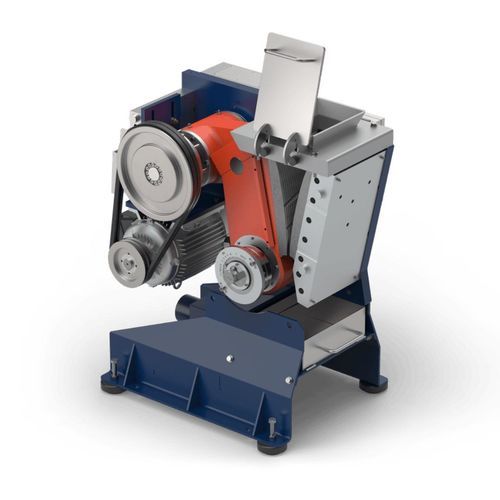

Backenbrecher Essa® JC series

stationärfür Laborfein

Übersicht
Labor-Mund- und Walzenbrecher der FLSmidth Essa®- und Herzog-Serien bieten kontrollierte Grob- und Feinzerkleinerung für Probenvorbereitung, Pilotanlagen und Laborprozesse mit hohem Durchsatz. Die Geräte sind in mehreren Größen und Konfigurationen erhältlich, um Beschickungsgröße, Zerkleinerungsverhältnis und Durchsatzanforderungen zu erfüllen und gleichzeitig eine sichere, anschließbare Laborintegration zu ermöglichen.

Hauptvorteile

• Sichere Laborintegration: Staubabsaugstutzen, komplette Antriebsschutzverkleidungen und optionale Sicherheitsbeschickungstrichter minimieren die Bedienerexposition.
• Vielseitige Produktpalette: grobe Primär-Mundbrecher, feine Mundbrecher und gegenlaufende Walzenbrecher für unterschiedliche Beschickungen und Durchsätze.
• Verschleißfeste Komponenten: BISALLOY® und andere Verschleißstähle, wendbare/tauschbare Backenplatten und langlebige Lager.
• Wartungsarme Konstruktion: Einkipp-Backen-Designs, zugängliche Schmierstellen und abnehmbare Bauteile reduzieren Ausfallzeiten und erleichtern die Wartung.
• Konsistente Korngrößenverteilung: gegenlaufende Walzen und Feinbacken erzeugen enge Korngrößen mit minimalen Feinanteilen.
• Durchsatzoptionen: von Labor-Niedrigvolumen (~140 kg/h) bis zu hohen Proben-Durchsätzen (~15.000 kg/h) über die Modellpalette.

Modelle

• Essa® JC1000 — Einstiegs-Mittelklasse-Mundbrecher. Beschickung bis ~85 mm; typisches Produkt ~6 mm; Durchsatz ~250 kg/h. BISALLOY®-Backenplatten; einfache Backen-Spaltverstellung.
• Essa® JC2000 — Primärbrecher für Exploration und Chargenregelung. Beschickung bis ~110 mm; Produkt ~6 mm; Durchsatz ~500 kg/h. Stand- oder Bankoptionen.
• Essa® JC3000 — Schwerlast-Primärbrecher. Beschickung bis ~170 mm; Produkt ~24 mm; Durchsatz ~3.000 kg/h. Geeignet für harte Erze und größere Brocken.
• Essa® JC5000 — Größtes Modell der Essa®-Reihe. Beschickung bis ~250 mm; Produkt ~30 mm; Durchsatz bis ~15.000 kg/h. Für Probennahmestationen und Pilotanlagen.
• Essa® JC1250 — Feine Backenbrecher für Hochvolumenlabore. Max. Beschickung ~80 mm; Reduktionsverhältnis bis 40:1; Produkt bis ~2 mm; Durchsatz bis ~140 kg/h. 7,5 kW Motoroption und Sicherheits-Trichter optional.
• Essa® JC2501 — Schwerlast-Feinbrecher für Explorations-/Probensenkung. Max. Beschickung ~110 mm; hohe Reduktion (~50:1) auf ~2 mm; Durchsatz ~180 kg/h.
• Herzog HSC550 — Feiner Brecher für harte und spröde Materialien. Max. Beschickung ~50 mm; einstellbarer Spalt 0–20 mm; Endfeinheit <4 mm; Verriegelbare Backe, Breitenanzeige und Sicherheits-Trichter.
• Herzog HSC590 — Robuster Feinbrecher. Max. Beschickung ~90 mm; Spalt 0–30 mm; Endfeinheit <4 mm; Anti-Rückprall-Trichter, Bremstrommelmotor und abnehmbarer Brecharm; optionaler 5-L-Schubkasten.
• Essa® RC2000 — Mittelklasse-Walzenbrecher. Max. Beschickung ~30 mm; gegenlaufende Walzen für enge Korngrößenverteilung; Standfuß mit Aluminium-Probenentnahme und Staubstutzen.
• Essa® RC3000 — Leistungsstärkerer Walzenbrecher. Max. Beschickung ~40 mm; als Boden- oder Tischmontage erhältlich; für Dauerbetrieb mit Gitterabdeckung und Staubabsaugung geeignet.

Anwendungen

• Primäre und sekundäre Probenzerkleinerung für Exploration, Chargenregelung und Laboranalytik.
• Vorzerkleinerung für analytische, metallurgische und geochemische Arbeitsabläufe.
• Hochdurchsatz-Laborverarbeitung und Probennahmestationen in Pilotanlagen.
• Zerkleinerung von Erz, Kernproben, Bohrspänen, Klinker, Keramik und ähnlichen körnigen Materialien.

Technische Spezifikationen

• Marke: FLSmidth (Essa®- und Herzog-Reihen)
• Brechertypen: grobe Backenbrecher, feine Backenbrecher, Walzenbrecher (gegenlaufend)
• Beschickungsgrößen (Beispiele): JC1000 ~85 mm; JC2000 ~110 mm; JC3000 ~170 mm; JC5000 ~250 mm; JC1250 ~80 mm; JC2501 ~110 mm; HSC550 ~50 mm; HSC590 ~90 mm; RC2000 ~30 mm; RC3000 ~40 mm.
• Durchsatzbeispiele: ~140 kg/h (JC1250) bis ~15.000 kg/h (JC5000); JC1000 ~250 kg/h; JC2000 ~500 kg/h; JC3000 ~3.000 kg/h; JC2501 ~180 kg/h.
• Produktgrößenbeispiele: Feinmodelle bis ~2 mm (JC1250, JC2501); typische Primärprodukte 6 mm (JC1000/JC2000); JC3000 ~24 mm; JC5000 ~30 mm; Herzog-Einheiten <4 mm erreichbar.
• Konstruktion: BISALLOY® und andere Verschleißstähle, wendbare/tauschbare Backenplatten, robuste Rahmen, langlebige Lager.
• Antrieb & Sicherheit: Einkipp-Backen, komplette Antriebsschutzverkleidung, Bremstrommeln bei ausgewählten Modellen, optionale Sicherheits-Trichter und Staubabsaugstutzen für Laborleitungen.
• Installation: Standfuß-Bodenmontage oder niedrigprofilige Bankmontage für kontinuierlichen/automatisierten Laborbetrieb.
• Wartung: zugängliche Schmierstellen, abnehmbare Arme/Schubladen zur Reinigung und einfacher Backenaustausch zur Minimierung von Ausfallzeiten.
