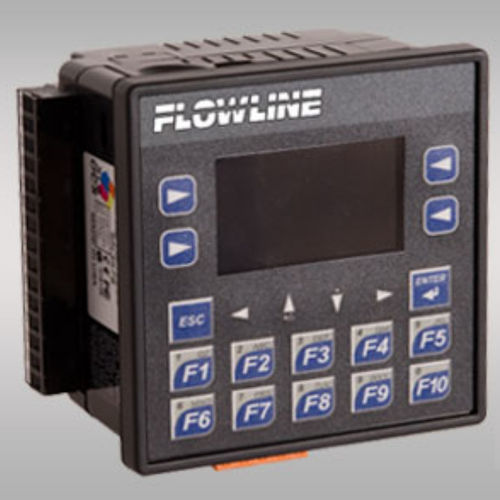

Niveauregler mit LCD-Display Commander™ LI90

programmierbarfür Tanks

Der universelle Niveauregler zeigt technische Einheiten mit vier kontinuierlichen 4-20-mA-Niveausensoreingängen und 6 programmierbaren Relais an. Wählen Sie eine von drei Betriebskonfigurationen, einschließlich Multi-Tank mit 4 Füllstandssensoreingängen und 4 Relais; oder Pumpensteuerung mit 1 Füllstandssensoreingang und 6 Relais für Hebeanlagen in Simplex- (eine Pumpe) oder Duplex- (zwei Pumpen) Füllstandskontrollmodi; oder Differenzialniveau mit 2 Füllstandssensoreingängen und 4 Relais für kommunale Sieb- oder Rechensteuerung. Die Relais können auf einen einzigen Sollwert (Alarm bei hohem oder niedrigem Füllstand) konfiguriert werden oder auf zwei Sollwerte für die automatische Steuerung von Pumpen oder Ventilen bei Füllung oder Leerung mit wählbarer Zeitverzögerung verriegelt werden. Das grafische LCD-Display zeigt den Messbereich und den Relaisstatus für jeden Eingangskanal an. Die optionale MicroSD-Karte ermöglicht die Speicherung und den Abruf von Datenprotokollen. MERKMALE Multi-Tank-Controller mit drei Betriebsmodus-Konfigurationen Grafisches LCD-Display zur Anzeige von Kanalbereich und Relaisstatus Einfache Benutzerkonfiguration über das Drucktasten-Displaymodul DIN-Gehäuse mit NEMA 4X Frontplatte und flachem Gehäuse Simulation für Konfigurationstests und Fehlersuche Datenaufzeichnung und -abruf über die optionale MicroSD-Karte Anzeigetyp: LCD, Grafik Anzeige-Pixel: 128 x 64 Anzeige-Einheiten: Technik Display-Ausgang: 0 bis 999999 LCD-Anzeige: Relais-Status Konfiguration: Drucktaste Hintergrundbeleuchtung: Ja Speicher: Nichtflüchtig Opt. Speicher: MicroSD-Karte (bis zu 1 GB) Linearisierung: Tankformen Sensoreingänge: -1001: (4) 4-20 mA, -2001: (2) 4-20 mA Versorgungsspannung: 10-30 VDC Kontakttyp: -1001: 6 SPST-Relais, -2001: keine Relais Stromverbrauch: 130 @ 24 VDC Kontaktbelastbarkeit: 3A @ 30 VDC oder 250 VAC Widerstandslast (nur -1001)
