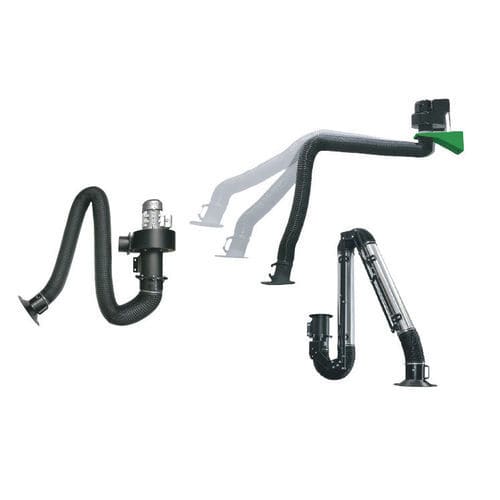

Festinstallierter Absaugarm 1040 series

wandmontiertelastischKnickarm

Produktbeschreibung
Stationäre Luftabsaugvorrichtungen für kanalgebundene Absaugung, entwickelt zur Leitung von Dämpfen und Staub zu zentralen Absaugeinheiten. Geeignet für punktuelle industrielle Absaugungen, bei denen Emissionen extern abgeführt werden müssen. Das System wird mit Absaugventilator, Absaugschlauch und Wandhalter geliefert; rotierende Arme ermöglichen gezielte Erfassung in engen Arbeitsbereichen.

Konstruktion und Betrieb
Die Einheit besteht aus einem 220 V Absaugventilator (Nennvolumenstrom 2500 m³/h) und einem Absaugschlauch Ø160 mm. Drehbare, positionierbare Absaugarme erlauben eine flexible Erfassung von Emissionspunkten bei minimalem Eingriff. Die kompakte Wandhalterung vereinfacht Installation und Wartung.

• Stromversorgung: 220 V
• Ventilatorleistung (Einheit): 2500 m³/h
• Typischer Luftdurchsatz pro Modell: 1300 m³/h
• Schlauchausführung: Ø160 mm
• Lieferumfang: Ventilator, Schlauch, Wandhalterung und Gelenkarm

Modelle
HEADER: ARTIKELNUMMER | MODELL | LÄNGE MT | LUFTVOLumenSTROM (m3/h) | SPANNUNG
104093000152 | Fester Luftauslass (innen gelenkt) | 3 mt | 1300 m³ | 220V
104094000152 | Fester Luftauslass (innen gelenkt) | 4 mt | 1300 m³ | 220V
104095000152 | Fester Luftauslass (innen gelenkt) | 5 mt | 1300 m³ | 220V
104096000152 | Fester Luftauslass (innen gelenkt) | 6 mt | 1300 m³ | 220V
104103000152 | Fester Luftauslass (außen gelenkt) | 3 mt | 1300 m³ | 220V
104104000152 | Fester Luftauslass (außen gelenkt) | 4 mt | 1300 m³ | 220V
104105000152 | Fester Luftauslass (außen gelenkt) | 5 mt | 1300 m³ | 220V
104106000152 | Fester Luftauslass (außen gelenkt) | 6 mt | 1300 m³ | 220V

Acrobat-Arme & Zubehör
Innen gelenkter Acrobat-Arm - HEADER: ARTIKELNUMMER | MODELL | LUFTVOLumenSTROM (m3/h) | LÄNGE | SCHLAUCHDIAMETER
104112000152 | Innen gelenkter Acrobat-Arm | 1300 m³ | 2 Meter | Ø 160 mm
104113000152 | Innen gelenkter Acrobat-Arm | 1300 m³ | 3 Meter | Ø 160 mm
104114000152 | Innen gelenkter Acrobat-Arm | 1300 m³ | 4 Meter | Ø 160 mm

Außen gelenkter Acrobat-Arm - HEADER: ARTIKELNUMMER | MODELL | LUFTVOLumenSTROM (m3/h) | LÄNGE | SCHLAUCHDIAMETER
104122000152 | Außen gelenkter Acrobat-Arm | 1400 m³ | 2 Meter | Ø 160 mm
104123000152 | Außen gelenkter Acrobat-Arm | 1400 m³ | 3 Meter | Ø 160 mm
104124000152 | Außen gelenkter Acrobat-Arm | 1400 m³ | 4 Meter | Ø 160 mm

Verlängerungsarm mit Halterung - HEADER: ARTIKELNUMMER | MODELL | LÄNGE
104132000152 | Verlängerungsarm mit Halterung | 2 Meter
104133000152 | Verlängerungsarm mit Halterung | 3 Meter
104134000152 | Verlängerungsarm mit Halterung | 4 Meter
104135000152 | Verlängerungsarm mit Halterung | 5 Meter

Zubehör - HEADER: ARTIKELNUMMER | MODELL
904000000201 | Acrobat-Armkopf
904000000202 | Acrobat-Armkopf mit Klappe
904000000203 | Acrobat-Armschlauch
904000000204 | Befestigungsplatte

Technische Daten

• Ventilatorspannung: 220 V
• Ventilatorleistung: 2500 m³/h
• Im Modellblatt angegebener Luftdurchsatz: in der Regel 1300 m³/h
• Luftdurchsatz der Acrobat-Arme: 1300–1400 m³/h je nach Typ
• Schlauchdurchmesser: Ø160 mm
• Verfügbare Längen: 2 m, 3 m, 4 m, 5 m, 6 m (modellabhängig)
• Konfiguration: drehbare Absaugarme, Wandhalterung und Absaugschlauch enthalten
