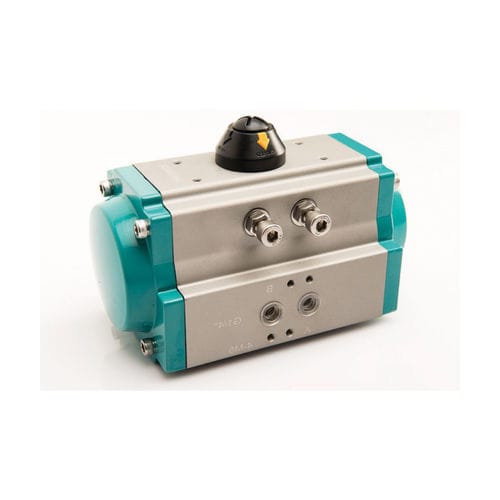

Pneumatischer Ventilantrieb PA

90°Zahnstangen-Ritzeldoppeltwirkend

-Vorgeschmiert und getestet für mindestens 1 Million Betätigungen -Direkter Ventilanbau nach ISO5211 -Visuelle Ventilstellungsanzeige -Stranggepresstes Aluminiumgehäuse mit 50 Mikron Hartanodisierung -Korrosionsbeständigkeit - Mindestens 500 Stunden Salzsprühtest -Modelle mit Federrückstellung verwenden vorkomprimierte Federpatronen -Ausgangsantrieb mit Doppelvierkant -Namur-Montageplatte für direkt montierte Magnetventile -Standard VDI/VDE 3845-Befestigung für oben montiertes Zubehör Anwendungen Flapcon Balgzylinder werden typischerweise zur Betätigung von Vierteldrehkugelhähnen, Absperrklappen und Kükenhähnen eingesetzt. Sie können auch praktisch überall dort eingesetzt werden, wo eine 90-Grad-Drehung erforderlich ist, z. B. bei Klappen. Sie sind schnell und einfach zu installieren und verfügen über Standard-Montagemaße nach ISO 5211/DIN 3337 und einen doppelten Vierkantabtrieb. Der Betriebstemperaturbereich des Stellantriebs beträgt - 20 bis 80°. Betrieb Doppeltwirkende Antriebe benötigen Luftdruck zum Öffnen und Luftdruck zum Schließen. Federrückstellende Antriebe benötigen Luftdruck zum Öffnen und Federn zum Schließen für einen ausfallsicheren Betrieb. Normalerweise werden 4-Wege-Pilotventile zur Steuerung eines doppeltwirkenden Stellantriebs und 3-Wege-Pilotventile für Modelle mit Federrückstellung verwendet. Die Vorsteuerluft sollte gefiltert, trocken oder geölt sein. Der Abtrieb dreht sich zum Öffnen gegen den Uhrzeigersinn, von der Oberseite des Stellantriebs aus gesehen.
