Stellknopf SSH series

Produktübersicht

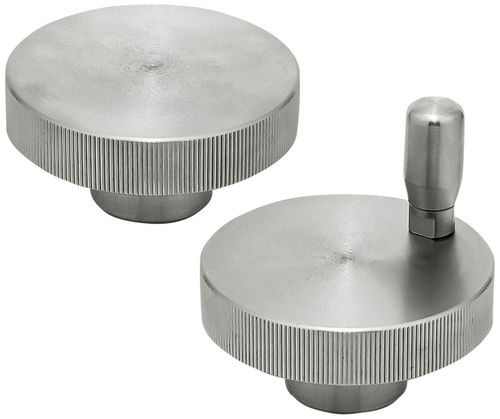

Edelstahl-Fingerhebelräder der Serie SSH, erhältlich mit Drehgriff oder in Ausführung ohne Griff. Die Ausführung ohne Griff wird ohne das für die Griffmontage benötigte Gewinde geliefert. Wählen Sie je nach Montage- und Toleranzanforderungen zwischen gebohrter Nabe oder reibgebohrter (reamed) Nabe. Verfügbare Gesamtdurchmesser: 50 mm und 63 mm. Rad und Griff sind aus Edelstahl 303 gefertigt und für industrielle Einsätze geeignet.

Produkttypen

• 150735 | SSH50C | SSH50C | Typ A | Gebohrt | Kein Griff | D 50 mm | D1 22 mm | D2 5 mm | D3 - | H 28 mm | H1 - | H2 15 mm | R -
• 150739 | SSHR50C | SSHR50C | Typ A | Gebohrt | Mit Griff | D 50 mm | D1 22 mm | D2 12 mm | D3 13 mm | H 28 mm | H1 30 mm | H2 15 mm | R 17 mm
• 150736 | SSH50R | SSH50R | Typ B | Reibgebohrt | Kein Griff | D 50 mm | D1 22 mm | D2 5 mm | D3 - | H 28 mm | H1 - | H2 15 mm | R -
• 150740 | SSHR50R | SSHR50R | Typ B | Reibgebohrt | Mit Griff | D 50 mm | D1 22 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 15 mm | R 17 mm
• 150737 | SSH63C | SSH63C | Typ A | Gebohrt | Kein Griff | D 63 mm | D1 27 mm | D2 5 mm | D3 - | H 32 mm | H1 - | H2 18 mm | R -
• 150741 | SSHR63C | SSHR63C | Typ A | Gebohrt | Mit Griff | D 63 mm | D1 27 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 18 mm | R 23 mm
• 150738 | SSH63R | SSH63R | Typ B | Reibgebohrt | Kein Griff | D 63 mm | D1 27 mm | D2 5 mm | D3 - | H 32 mm | H1 - | H2 18 mm | R -
• 150742 | SSHR63R | SSHR63R | Typ B | Reibgebohrt | Mit Griff | D 63 mm | D1 27 mm | D2 12 mm | D3 13 mm | H 32 mm | H1 30 mm | H2 18 mm | R 23 mm

Hinweise / Optionen

• Bohrungsvarianten: gebohrte Nabe oder reibgebohrte Nabe — Auswahl nach Passung und Toleranzen.
• Griffoption: Drehgriff (Ja) oder ohne Griff (Nein). Die Ausführung ohne Griff hat kein Gewinde für die Griffmontage.
• Verfügbare Durchmesser: 50 mm und 63 mm.
• Material von Rad und Griff: Edelstahl 303.

Eigenschaften / technische Daten

• Material: Edelstahl 303 (Rad und Griff).
• Modell/Serie: SSH.
• Verfügbare Varianten (Beispiele): SSH50C, SSHR50C, SSH50R, SSHR50R, SSH63C, SSHR63C, SSH63R, SSHR63R.
• Bohrungsart: gebohrte oder reibgebohrte Nabe (je nach Artikel auswählen).
• Griff: Drehgriff optional; Variante ohne Griff hat kein Gewinde für die Montage.
• Wesentliche Abmessungen (je nach SKU): Außendurchmesser D = 50 mm oder 63 mm; D1 = 22 mm oder 27 mm; D2 = 5 mm oder 12 mm; H = 28–32 mm; H1 = 30 mm bei Griffvarianten; H2 = 15–18 mm; R (falls vorhanden) = 17 oder 23 mm.
