Technopolymer-Arretierbolzen 03330 series

Produktübersicht

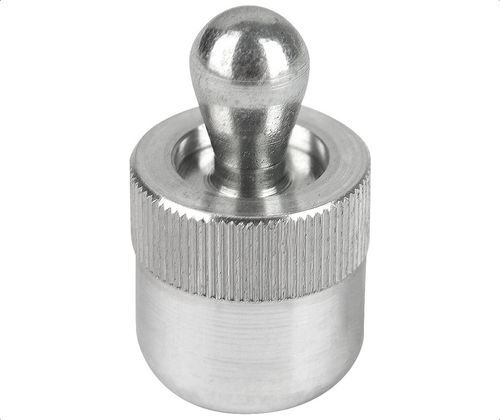

Die seitlichen Federbolzen der Serie 03330 sind zum Positionieren und Halten von flachen, runden oder unregelmäßig geformten Werkstücken in beengten Räumen ausgelegt. Sie erzeugen konstanten radialen Druck und eignen sich für Bearbeitung, Montage, Prüfanwendungen und Schweißen. Die Serie verfügt über ein Aluminiumgehäuse, einen druckenden Stahlstift (oberflächengehärtet) und eine Stahlfeder. Abdichtungen verhindern das Eindringen von Schmutz; nicht abgedichtete Ausführungen sind ebenfalls verfügbar.

Produkttypen

• Aluminiumgehäuse, Stahlstift (Presssitz)
• Aluminiumgehäuse, Kunststoffstift (Presssitz)

Teile / Teileoptionen (Tabelle)
Überschriften: ID | SKU | Teilenummer | D (in) | D1 (in) | L (in) | L1 (in) | D2 (in) +.004 | S (in) +0.05/0.00 | Federkraft (Lbs) | X wenn Y=.039 (in) | X wenn Y=.079 (in) | X wenn Y=.118 (in) | X wenn Y=.177 (in) | X wenn Y=.236 (in) | X wenn Y=.315 (in) | PN
127270 | 03330-22034CM | 03330-22034CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 2.2 | .031 | .039 | .039 | .039 | .039 | .039 |
127272 | 03330-22036CM | 03330-22036CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 4.5 | .031 | .039 | .039 | .039 | .039 | .039 |
127276 | 03330-22038CM | 03330-22038CM | 1/4 | .118 | .157 | .276 | 1/4 | .020 | 9.0 | .031 | .039 | .039 | .039 | .039 | .039 |
127277 | 03330-22054CU | 03330-22054CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 4.5 | - | .059 | .067 | .067 | .067 | .067 |
127279 | 03330-22056CU | 03330-22056CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 11.2 | - | .059 | .067 | .067 | .067 | .067 |
127283 | 03330-22058CU | 03330-22058CU | 7/16 | .197 | .236 | .472 | 7/16 | .031 | 22.5 | - | .059 | .067 | .067 | .067 | .067 |
127285 | 03330-22064CU | 03330-22064CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 9.0 | - | - | - | - | .067 | .075 | .075
127287 | 03330-22066CU | 03330-22066CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 16.9 | - | - | - | - | .067 | .075 | .075
127289 | 03330-22068CU | 03330-22068CU | 7/16 | .236 | .394 | .472 | 7/16 | .039 | 33.7 | - | - | - | - | .067 | .075 | .075
127293 | 03330-22084CP | 03330-22084CP | 1/2 | .315 | .512 | .551 | 1/2 | .051 | 11.2 | - | - | - | - | - | .098 | .106

Zubehör

• Buchsen für Presssitz-Positionierer (exzentrische Buchsen)
• Montage- / Einbauwerkzeuge für Presssitz-Positionierer

Verwandte Produkte

• Seitliche Positionierstifte (Stahl oder Edelstahl)

Technische Daten

• Modell / Serie: 03330
• Produkttyp: Seitlicher Federbolzen / Presssitz-Positionierer
• Gehäusematerial: Aluminium
• Stift- / Druckstiftmaterial: Oberflächengehärteter Stahl (Stahlstift-Option) oder Kunststoff (Kunststoffstift-Option)
• Feder: Stahlfeder
• Abdichtung: Abgedichtete Ausführungen erhältlich, um Schmutz und Verunreinigungen fernzuhalten; nicht abgedichtete Bolzen verfügbar
• Anwendungen: Positionieren und Halten von flachen, runden oder unregelmäßig geformten Werkstücken in beengten Räumen; geeignet für Bearbeitung, Montage, Prüfung und Schweißen
• Optionen: Exzentrische Buchsen; Montage- / Einbauwerkzeuge
• Verfügbare Teileoptionen: Mehrere SKUs mit unterschiedlichen Durchmessern, Längen und Federkräften (siehe Teile-Tabelle oben)
