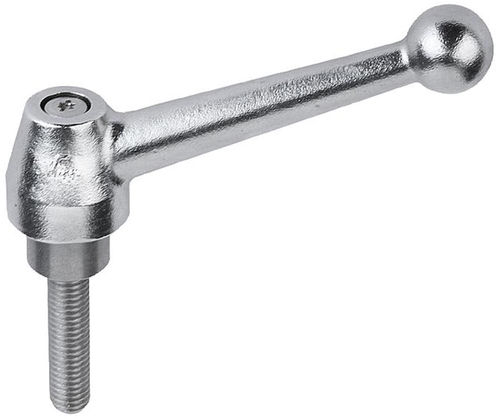

Stahl-Spannhebel 06440

Edelstahlrostfreiverstellbar

Beschreibung
Verstellbarer Spannhebel 06441 mit Verzahnungskopf: Durch Hochziehen des Griffes wird die Verzahnung entriegelt und eine freie Rotation zum Umpositionieren ermöglicht; Loslassen des Griffes verriegelt die Verzahnung für das Festziehen. Griffe aus Edelstahl, elektropoliert. Bolzen/Studs bei den Edelstahlvarianten aus Edelstahl. Maße und Gewindeangaben in Zoll.

Produkttypen

• 06441 – Verstellbare Spannhebel: Edelstahlgriff und Edelstahlbolzen
• 06440 – Verstellbare Spannhebel: Edelstahlgriff und Innengewinde
• 06441 (Stahl) – Griff und Bolzen aus Stahl
• 06440 (Stahl) – Griff aus Stahl und Innengewinde

Teileoptionen
Gewinde:

• 3/8-16
• 1/2-13

Gewindelänge (Zoll):

• 0.79
• 1.18
• 1.57
• 1.77
• 1.97
• 2.36

Teiletabelle (ausgewählte Reihen)
Header: ID | SKU | Gewinde | L (Zoll) | D (Zoll) | D1 (Zoll) | D2 (Zoll) | H (Zoll) | H1 (Zoll) | H2 (Zoll) | H3 (Zoll) | A (Zoll) | A1 (Zoll) | Anzahl der Zähne
115373 | 06441-11A4X20 | 3/8-16 | 0.79 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115375 | 06441-11A4X30 | 3/8-16 | 1.18 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115389 | 06441-11A4X40 | 3/8-16 | 1.57 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115397 | 06441-11A4X45 | 3/8-16 | 1.77 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115399 | 06441-11A4X50 | 3/8-16 | 1.97 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115407 | 06441-11A4X60 | 3/8-16 | 2.36 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115423 | 06441-11A5X20 | 1/2-13 | 0.79 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115437 | 06441-11A5X30 | 1/2-13 | 1.18 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115461 | 06441-11A5X40 | 1/2-13 | 1.57 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24
115467 | 06441-11A5X45 | 1/2-13 | 1.77 | 0.75 | 1.10 | 0.79 | 1.61 | 0.47 | 2.13 | 1.93 | 3.27 | 4.21 | 24

Merkmale / Technische Daten

• Gehäuse: Stahl oder Edelstahl (je nach Variante)
• Griff: Edelstahl (elektropoliert) oder Stahl
• Bolzen/Stud: Edelstahl bei Edelstahlvarianten
• Oberfläche: Hammertone-Pulverbeschichtung für Stahlgehäusevarianten; elektropoliert für Edelstahlgriffe
• Funktion: Griff hochziehen zum Entriegeln der Verzahnung (freie Rotation zur Positionierung), loslassen zum Verriegeln und Festziehen
• Einheiten: Zoll (Produktangaben in Zoll)
• Verfügbare Gewinde: 3/8-16, 1/2-13
• Verfügbare Gewindelängen (Zoll): 0.79, 1.18, 1.57, 1.77, 1.97, 2.36
• Anzahl der Zähne (aufgelistete Teile): 24
