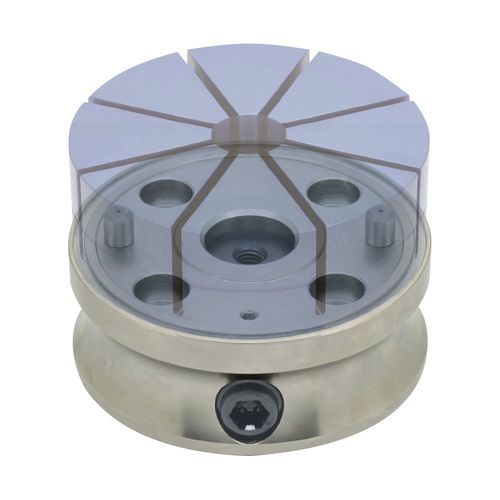

Mechanische Spannvorrichtung CP125 series

für WerkstückeStahlAluminium

Diese Spanner halten Werkstücke auf dem Innen- oder Außendurchmesser mit bearbeitbaren Backen (separat erhältlich). Für die Außenspannung können die Aluminiumbacken so bearbeitet werden, dass sie genau auf das Werkstück passen. Bei der Innenspannung wird das Werkstück über die Innenbacken gelegt, die sich mit einem konischen Stift (separat erhältlich) nach außen ausdehnen. Die Wiederholgenauigkeit des Werkstücks liegt bei +/- 0,03 mm, die Wiederholgenauigkeit der Backenpositionierung bei +/-0,02 mm. Der Spannhub jeder Backe beträgt 0,3 mm sowohl für die Außen- als auch für die Innenspannung. Das Gehäuse ist aus 1045er Stahl gefertigt und stromlos vernickelt. Der Zugzylinder ist aus 4115er Stahl gefertigt, einsatzgehärtet und schwarz oxidiert. Der Nockenzylinder ist aus 4135er Stahl, vergütet und schwarz oxidiert. Backen und Kegelstifte müssen separat erworben werden. Hinweis: Betätigen Sie den Spanner NICHT ohne ein Werkstück, um eine Beschädigung des Spanners und der Backen zu vermeiden. Kompatibel mit dem CP126 für Außenumfangsspannung (OD) oder dem CP127 für Innenumfangsspannung (ID) bieten diese bearbeitbaren Backen eine außergewöhnliche Vielseitigkeit selbst für die komplexesten Werkstücke. Sie sind vollständig anpassbar und können nach Ihren genauen Spezifikationen präzisionsgefertigt werden. Sie bieten einen sicheren, zuverlässigen Halt, egal ob Sie von innen nach außen oder von außen nach innen spannen.
