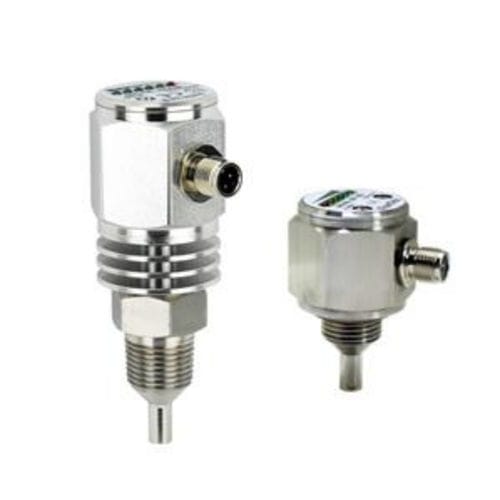

Durchflusswächter mit thermischer Ausbreitung SP series

für Wasserfür Ölfür Flüssigkeiten

Thermische Dispersionsstromschalter messen die Geschwindigkeit einer Flüssigkeit in einem Rohr oder Kanal. Die Sonde des Schalters enthält zwei wichtige Komponenten - einen Heizsensor und einen Temperatursensor. Der Heizsensor befindet sich in unmittelbarer Nähe der strömenden Flüssigkeit und liefert eine gleichmäßige Wärme. Der Temperatursensor misst die vom Heizsensor abgegebene Temperatur. Wenn die Flüssigkeit fließt, besteht ein Temperaturunterschied zwischen den beiden Sensoren. Der Temperaturunterschied ist proportional zur Fließgeschwindigkeit (schnell fließende Flüssigkeiten führen zu größeren Wärmeunterschieden und umgekehrt). Da das Gerät keine beweglichen Teile enthält, unterliegt es keinem Verschleiß und hat eine lange Lebensdauer. Der SPX Thermal Dispersion Flow Switch ist ein präzises Durchflussmessgerät für Flüssigkeiten. Das Funktionsprinzip basiert auf der Wärmeübertragung. Der thermische Dispersions-Durchflussschalter SP wird mit einer Vielzahl von Ausgangstypen und Konstruktionsmaterialien angeboten. Keine beweglichen Teile machen die SP-Serie zu einem langlebigen und hochwertigen Durchflussschalter. Beschreibung Bei der SP-Serie handelt es sich um eine Produktlinie von thermischen Dispersions-Durchflussschaltern, die auf den Flüssigkeitsstrom reagieren und einen Schaltausgang liefern. Basierend auf dem Prinzip der Wärmeübertragung besteht der thermische Dispersions-Strömungsschalter der SP-Serie aus zwei Temperatursensoren. Ein Temperatursensor ist die Referenz und misst die Temperatur der Flüssigkeit, in die der Fühler des thermischen Dispersionsstromschalters eingetaucht ist. Der zweite Temperatursensor wird durch den SP mit konstanter Leistung beheizt. Dadurch entsteht ein Temperaturunterschied zwischen den beiden Temperatursensoren. Wenn die Durchflussmenge der Flüssigkeit zunimmt, kommt es zu einer Abkühlung, da die Flüssigkeit am beheizten Sensor vorbeifließt. Je größer der Durchfluss, desto stärker die Abkühlung.
