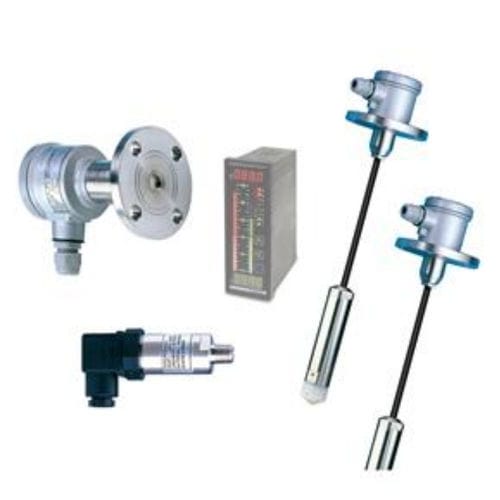

Differential-Niveautransmitter EC series

Flüssigkeit2-Leiter4-20 mA

Ein Drucksensor besteht aus einer Piezowiderstands-Wheatstone-Brücke. Wie in Abb. 2 dargestellt, wird der Druck auf die Membran ausgeübt und gelangt durch das Silikonöl auf die Wheatstone-Brücke. Wenn der Flüssigkeitsdruck direkt auf die Vorderseite der Membran wirkt, erzeugt die Wheatstone-Brücke eine Differenzspannung. Diese Spannungsdifferenz wird dann verstärkt, um ein Stromsignal von 4-20 mA zu erhalten. Wenn dieser Stromausgang an ein analoges Messgerät angeschlossen wird, können wir den Füllstand der Flüssigkeit in einem Behälter oder einem Gefäß ablesen. Die hier verwendete Formel lautet: P= x H q q Dabei ist P der Druck, die Druckkonstante und H der Füllstand der Flüssigkeit in einem Behälter Eigenschaften 1. FineTek-Modelle umfassen: Verlängerungskabelaufnehmer, Korrosionsschutzmodelle, Flanschmodelle und Druckaufnehmer. 2. Kann an digitale Messgeräte, Schreiber, SPS, Signalsteuerungen angeschlossen werden. 3. Die Metallmembran eignet sich für schwach saure und alkalische Flüssigkeiten sowie für die Abwasserbehandlung. 4. Unsere interne Temperaturkompensation sorgt für lang anhaltende Zuverlässigkeit. 5. Kundenspezifische Flansch-/Schraubengrößen verfügbar. Anwendungen 1. Der EC1100 ist ein Flüssigkeitsmessgerät, das in einer Vielzahl von Umgebungen eingesetzt werden kann, darunter auch in Umgebungen mit Wasser-Agitation. 2. Der EC1200 kann in Umgebungen mit hohen Flüssigkeitstemperaturen eingesetzt werden. 3. Der EC1210 mit Standardflansch kann in Umgebungen mit Flüssigkeits- und Gasdruckmessung (d.h. in leicht korrosiven Umgebungen) eingesetzt werden. 4. Der Typ EC1300~1320 ist für die Messung von sehr tiefem Wasser geeignet, z.B. für die Messung von Reservoiren. 5. Der EC1500 eignet sich für die Druckmessung oder -kontrolle in hydraulischen und pneumatischen Maschinen.
