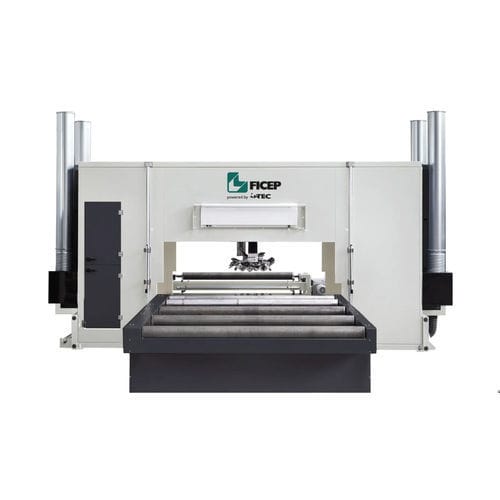

Profil-Beschichtungsanlage

Oberflächenmit Trocknungautomatisch

Produktbeschreibung

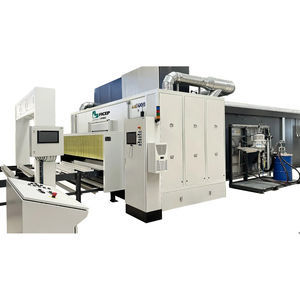

FICEP bietet in Zusammenarbeit mit inTEC eine kontinuierliche Grundierungsbeschichtungsanlage für Stahlbaugruppen, Profile und Platten. Das System ist für die automatisierte Konservierung, Endbearbeitung und Trocknung nicht geschweißter Teile ausgelegt und lässt sich in Linie mit Spritzstrahl-/Strahlanlagen integrieren, um eine durchgehende Oberflächenbehandlungslinie zu bilden.

Verarbeitung / Prozesse

• BESCHICHTUNG (MALEREI)

Bearbeitbare Querschnitte

• TRÄGER
• PLATTEN

Hauptmerkmale und Ausrüstung

• LUFTBLÄSTATION ZUR ENTFERNUNG VON KONTAMINANTEN UND WASSERRESTEN: Gebläsestationen zur Entfernung von Staub, Schmutz und Wasser gemäß Material- und Projektspezifikationen.
• VORWÄRMSTATION & TROCKNUNGSSYSTEM: Trocknungstechnologien mit Luftzirkulation, UV- und Infrarotstrahlung sowie teleskopischen und transversalen Trocknerlösungen.
• TROCKENFILTERGABINE: projektspezifische Trockenfilter-Spritzkabinen, Zu- und Abluftanlagen; inTEC kann RTO-Systeme zur Abluftbehandlung liefern.
• MANUELLES ODER AUTOMATISCHES BE- UND ENTLADEN: Ketten- oder Rollenförderer, Integration in bestehende Transportsysteme, Be-/Entladestationen und Traversewagen für Längs- und Querverschiebung.
• 3D-SCANNING & KOMPONENTENERKENNUNGSTECHNOLOGIE: 3D-Erkennung von Konturen geschweißter Teile zur automatischen Steuerung der Beschichtungsdüsen, Reduktion von Defekten, Überlackierung und Overspray.

Technische Tabelle (metrisch)
BESCHICHTUNGSSYSTEME — GRUNDIERUNGSBESCHICHTUNGSSYSTEM
Materialtyp: Stahlträger, Stahlplatten
Materialbreite [max.mm]: 4000
Sprühfensterhöhe [mm]: 500
Art der Beschichtung: Lösungsmittelbasierte (VOC) und/oder wasserbasierte Farbe
Sprühpistolen [Nr.]: 4/8
DTF [Trockenfilmdicke - µm]: 15/20

Technische Tabelle (imperial)
BESCHICHTUNGSSYSTEME — GRUNDIERUNGSBESCHICHTUNGSSYSTEM
Materialtyp: Stahlträger, Stahlplatten
Materialbreite [max.in]: 156 in
Sprühfensterhöhe [in]: 20 in
Art der Beschichtung: Lösungsmittelbasierte (VOC) und/oder wasserbasierte Farbe
Sprühpistolen [Nr.]: 4/8
DTF [Trockenfilmdicke - µm]: 15/20

Technische Spezifikationen

• Materialtyp: Stahlträger und Stahlplatten.
• Maximale Materialbreite: 4000 mm (156 in).
• Sprühfensterhöhe: 500 mm (20 in).
• Unterstützte Beschichtungsarten: Lösungsmittelbasierte (VOC) und/oder wasserbasierte Farben.
• Anzahl der Sprühpistolen: 4 oder 8 konfigurierbar.
• Trockenschichtdicke (DTF): 15–20 µm.
• Optionale Module: Luftblasstationen, Vorwärmung/Trocknung (Luftzirkulation, UV, IR), luftlose Sprühsysteme, Trockenfilterkabinen mit RTO, automatische/manuelle Förderer, 3D-Scanning und Teileerkennung zur automatischen Düsensteuerung.
