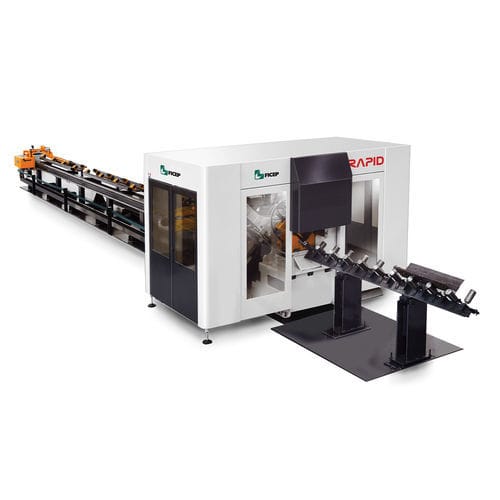

CNC-Bohranlage RAPID series

für Flachprofilefür WinkelstahlprofileHochgeschwindigkeit

Automatische Hochgeschwindigkeits CNC-Anlagen zum Bohren und Schneiden von Winkeln Die für viele Anwendungen festgelegten engen Toleranzen und technischen Vorgaben können mit den neuen Hochgeschwindkigkeits-Bohranlagen RAPID sehr einfach erreicht werden. Die außergewöhnliche Produktivität wird durch die zusätzliche Unterachse der Spindeln erreicht, die eine gleichzeitige unabhängige Bearbeitung auf beiden Winkelflanschen ermöglicht. Diese einzigartige Konstruktion mach die RAPID zu einer kostengünstigen und produktiven Lösung auch bei großen Profilen. Bohreinheiten mit Direktantrieb Hochgeschwindigkeits-Bohreinheiten, ausgestattet mit leistungsstarken Spindeln mit Direktantrieb und Positionierung mit Servoantrieben über ein Ritzel-Zahnstangensystem. Automatischer Werkzeugwechsler Die Bohreinheiten sind mit einem automatischen Werkzeugwechselsystem mit 3 oder 6 Positionen für einen schnellen Werkzeugwechsel ausgestattet. Positionierung der Hilfsachse der Spindel Für jede Spindel kann die Hilfsachse mit einem Hub von 200 mm in der X-Achse ausgelegt werden, um Fräs-und Schlitzarbeiten in jede beliebige Richtung auszuführen. Schereinheit Einzelschnitt-Schere mit einem speziellen Niederhaltersystem, um ein Höchstmaß an Scherpräzision zu erreichen. Alle Schermesser werden intern gefertigt, um die beste Qualität und eine außergewöhnliche Werkzeuglebensdauer zu gewährleisten. KREISSÄGE Eine Hochgeschwindigkeitskreissäge für 90°-Schnitte ist standardmäßig als Alternative zur Schereinheit erhältlich. MARKIEREINHEIT Das Markieren von Teilen erfolgt mittels eines Kassetten-Prägesystems oder eines CNC-Markierrades.
