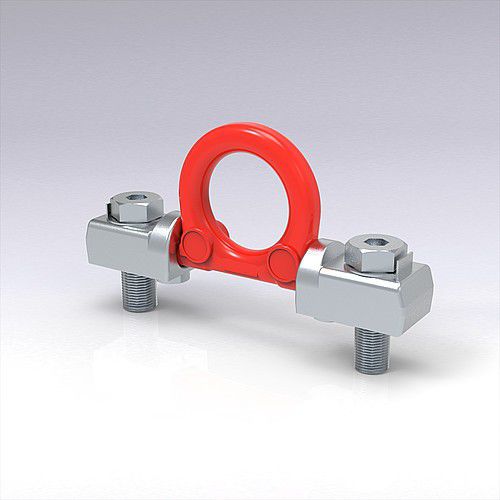

Drehmoment-Halterung 2131.22. series

LadungSicherheit

Lagesicherungen schützen die Befestigungsschrauben vor Biege- und Scherbelastung. Ringlasche umklappbar. Hinweis: 1) Zuerst Aufnahmelöcher für Lagesicherung bohren. 2) Ringbock in Lagesicherung fixieren und Gewindelöcher abbohren. Auf plane Anschraubflächen achten. Siehe auch Transportösenbelastung. Der Gewindeanschluss am Transportgut muss für die Krafteinleitung geeignet sein. Befestigung: Nur 100% rissgeprüfte Schrauben einsetzen. Schrauben nach längerem Einsatz auf festen Sitz prüfen. Mindestgüte der Schrauben, siehe Tabellenwert Y. 2131.22.016.: Nur Sechskantschrauben nach ISO 4014 verwenden. Schrauben mit unterlegten Sicherungsblechen anziehen und sichern (Drehmoment 120 Nm). 2131.22.020./030.: Nur Zylinderschrauben mit Innensechskant nach ISO 4762 verwenden (2131.22.020 Drehmoment 300 Nm, 2131.22.030 Drehmoment 600 Nm).
