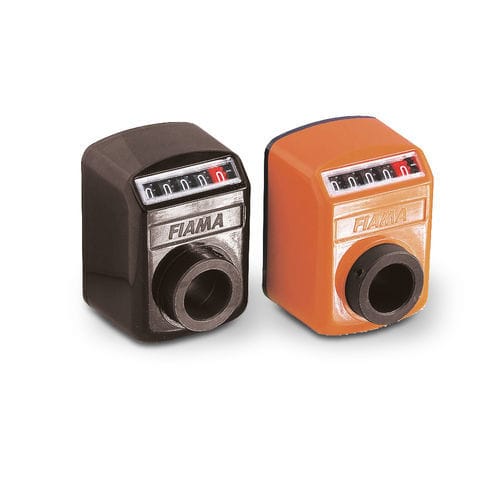

Positionsanzeiger OP5

6-stelligHohlwelle

Es handelt sich um einen Digitalanzeiger mit 5 Ziffern für das Einstellen und direkte Ablesen einer Verstellung (oder eines Winkels), die durch Drehungen einer Antriebswelle erreicht wird. • Stossfestes und selbstlöschendes Gehäuse aus Technopolymer. Schutzart IP54. Max. Temperatur 70°C. • Schräge Ansicht 45°. • Zähler mit fünf Ziffern (Standard rote Ziffer für Zehntel; auf Anfrage 2 rote Ziffer für Hundertstel oder 5 schwarze Ziffer) mit Ablesung bis 99999. Ziffernhöhe 5,5 mm. • Auf Anfrage Inchmessungen und Sondersteigungen. • Standardbohrung 20 H7, andere Bohrungsdurchmesser kleiner als 20 mit Reduzierbüchse (sehe Seite 26). • Version OP5 mit Positionier- oder Masskorrekturknopf AZZ. Zähler mit 4 Ziffern. • Wechslung der Zählrichtung ist möglich in Übersetzungen von Steigung 1 bis Steigung 15. • Version IN mit Edelstahlwelle. • Farben: Orange RAL 2004, Schwarz RAL 9005. • Lieferbare Zubehörteile (sehe Seite 24): Wellenklemmflansche in eloxiertem Aluminium.
