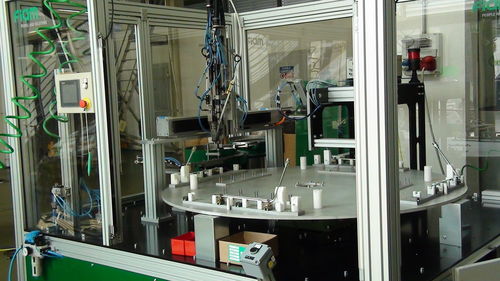

Automatische Montagemaschine

VentilDrehtisch

Die automatische Montage von Ventilen auf Gasrampen (verschiedene Arten von 1 bis 4 Ventilen) kann mit diesem Gerät mit Hilfe von zwei Schrauben auf einer Metallhalterung durchgeführt werden. Darüber hinaus umfasst die Lösung das manuelle Laden der Komponenten, die Prüfung, das manuelle Entladen und die Montage. Mit dieser Vorrichtung kann sichergestellt werden, dass die Montage unter Einhaltung der eingestellten Drehmomentparameter erfolgt und dass die resultierende Rampe gasdicht ist. Die Zuführung der Metallgestelle und Schrauben erfolgt automatisch mit hohen Produktionsraten, wobei zusätzlich ein linearer Vibrationsförderer eingesetzt wird, der die Metallgestelle nach dem Wendelförderer zuführen kann. Das Bauteil kann so positioniert werden, dass es die Rampe auf der Oberseite des Ventils überspannt, wobei die auf dem Schieber installierte Spannzange verwendet wird. Schließlich sind zwei Schrauben vorgesehen, die mit zwei 15MC5-Schraubern an den Bauteilen festgezogen werden.
