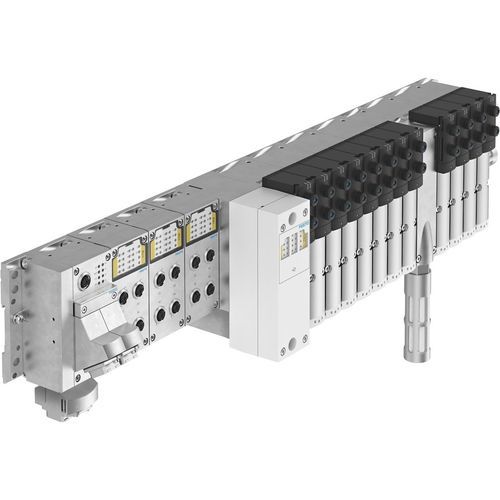

Pneumatisches Ventil-Terminal VTSA-F-FB

2/2-Wege5/2-Wege5/3-Wege

Ventilgröße 65 mm Pneumatischer Arbeitsanschluss G1/8 G1/4 G3/8 G1/2 QS-6 QS-8 QS-10 QS-12 QS-14 QS-16 Elektrische Ansteuerung Ethernet Feldbus integrierte Steuerung Max. Anzahl Ventilplätze 32 Max. Anzahl der Druckzonen 16 Elektrisches E/A-System ja Umgebungstemperatur -5 °C ... 50 °C Zulassung BIA C-Tick c UL us - Recognized (OL) KC-Zeichen KC-EMV CE-Zeichen (siehe Konformitätserklärung) nach EU-EMV-Richtlinie nach EU-Ex-Schutz-Richtlinie (ATEX) UKCA-Zeichen (siehe Konformitätserklärung) nach UK Vorschriften für EMV nach UK RoHS Vorschriften ATEX-Kategorie Gas II 3G Ex-Zündschutzart Gas Ex nA IIC T3 X Gc Ex-Umgebungstemperatur -5°C <= Ta <= +50°C Abluftfunktion über Drosselplatte Betätigungsart elektrisch Inseltyp 45 Konstruktiver Aufbau Kolben-Schieber Steuerluftversorgung extern intern Ventilinselaufbau Modular, Ventilgrößen mischbar Signalzustandsanzeige LED Vakuumtauglichkeit ja Nennbetriebsspannung AC 110 V Nennbetriebsspannung DC 24 V Zulässige Spannungsschwankungen +/- 10 % Explosionsschutz Zone 2 (ATEX) Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4] Hinweis zum Betriebs-/Steuermedium Geölter Betrieb möglich (im weiteren Betrieb erforderlich) Korrosionsbeständigkeitsklasse KBK 0 - keine Korrosionsbeanspruchung Lagertemperatur -20 °C ... 60 °C Relative Luftfeuchtigkeit 0 - 90 % Werkstoff-Hinweis RoHS konform
