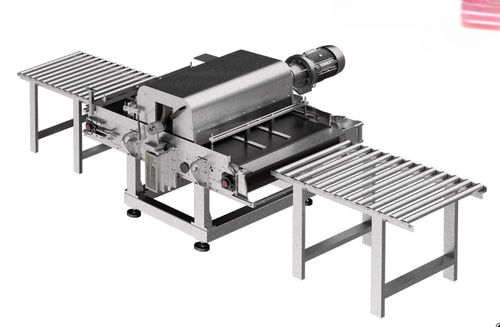

Nutfräse GROOVE 1200

Produktübersicht
GROOVE 1200 ist eine Maschine zur Erzeugung von Kratzoberflächen auf Marmorplatten und Naturstein. In Zusammenarbeit mit Lupato Meccanica entwickelt, ermöglicht sie mehr als 60 unterschiedliche Oberflächen. Die Maschine verfügt über eine horizontale Welle mit einem speziell entwickelten Werkzeug, das auf 4 Achsen gesteuert wird.

Werkzeug
ROKER-Werkzeug (Lupato Meccanica). GROOVE 1200 ist mit einem 1.300 mm ROKER ausgestattet, mit Einsätzen alle 2,5 mm. Durch Entfernen der Einsätze und Anpassung der 4-Achsen-Parameter können Breite und Oberflächenart verändert werden. Die Einsätze sind für hohen Materialabtrag und lange Standzeiten ausgelegt. Durch Drehen der Einsätze können alle Kanten genutzt werden, wodurch die Werkzeugstandzeit bis zu 3× verlängert wird.

Vorteile

• Bandgeschwindigkeit: bis zu 8,5 m/min.
• Maximale Plattenbreite: 1.250 mm.
• Werkzeug-Translation: Längsbewegung entlang der Rotationsachse mit einstellbarer Geschwindigkeit.
• Rollenneigung: bis zu 15° gegenüber der Förderbandrichtung.

Medien
Demonstrationsvideo verfügbar, das die Maschine und die mehr als 60 erreichbaren Oberflächen zeigt.

Technische Daten

• Modell: GROOVE 1200
• Anwendung: Kratzoberflächen auf Marmorplatten und Naturstein
• Entwicklung: in Zusammenarbeit mit Lupato Meccanica
• Anzahl Oberflächen: mehr als 60
• Werkzeugtyp: ROKER (Lupato Meccanica)
• Roker-Breite: 1.300 mm
• Einsatzabstand: alle 2,5 mm
• Achsen: Werkzeugsteuerung auf 4 Achsen
• Bandgeschwindigkeit: bis zu 8,5 m/min
• Maximale Plattenbreite: 1.250 mm
• Werkzeugtranslation: longitudinale Translation mit einstellbarer Geschwindigkeit
• Rollenneigung: bis zu 15°
• Werkzeugstandzeit: Einsätze können gedreht werden, um alle Kanten zu nutzen (bis zu 3×)
