Kreissäge kappa automatic 85 edition

PaneelHolzfür Paneele

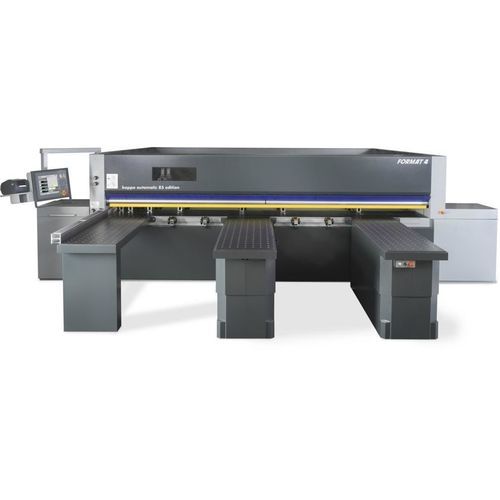

Kompakt, effizient, präzise — Druckbalkensäge Format4 kappa automatic 85 edition

Die Format4 kappa automatic 85 edition ist eine schwere Druckbalken-/Plattenaufteilsäge für die industrielle Plattenbearbeitung, ausgestattet mit einem Stahl-Druckbalken und einem robusten Plattenschieber. Sie bietet hohe Wiederholgenauigkeit und Präzision für Serienfertigung sowie ein modernes Touchscreen-Bedienterminal und konfigurierbare Schnittabläufe. Die Hauptsäge leistet in dieser Edition ca. 9 kW und hat einen Blattüberstand von 85 mm; wählbare Schnittlängen sind 3200, 3800 oder 4300 mm.

Highlights

• Konstant hohe Leistung im industriellen Dauerbetrieb
• Kundenspezifisch optimierte Produktionslösungen
• Robustes Konstruktionsdesign mit Premium-Komponenten
• Verschiedene Spezifikationspakete mit High-Tech-Optionen
• Absolute Konstruktionspräzision und Wiederholgenauigkeit
• Benutzerfreundliches Touchscreen-Bedienkonzept
• Ausgezeichnetes ergonomisches Design
• Made in Austria mit strengen Qualitätsstandards
• Hohe Produktivität und Verfügbarkeit
• Umfassendes Servicepaket vor, während und nach dem Kauf
• Automatisierungsfähig mit Integrationsmöglichkeiten
• Software und Maschinen aus einer Hand
• Maßgeschneiderte Finanzierungslösungen

Varianten / Modellinformationen

• kappa automatic 85 edition: Schnittlängen 3200, 3800, 4300 mm; Blattüberstand 85 mm; variable Vorschubgeschwindigkeit 1–60 m/min; Touchscreen-Bedienterminal; Hauptmotor ca. 12 HP (9 kW).
• kappa automatic 100 edition (verwandte Variante): Schnittlängen 3200, 3800, 4300 mm; Blattüberstand 95 mm; variable Vorschubgeschwindigkeit 1–60 m/min; Touchscreen; Hauptmotor bis ca. 18 HP (13,5 kW).

Detaillierte Merkmale und Ausstattung (Auswahl)

• Einzeln steuerbare Luftkissentische: drei separate Ventilatoren pro Seitentisch, einzeln regelbar für bequemes Plattenhandling und Ressourcenschonung.
• Furnieranschläge: integrierte Anschläge für Schnitt von furnierten Platten zur Sicherstellung der Maßhaltigkeit.
• Sänewagen mit Hauptblatt und Vorschneideinheit: geschliffene, gehärtete Rundführungen für sehr ruhigen Lauf und exakten Schnittwinkel; Schnitthöhe manuell, pneumatisch oder elektrisch verstellbar.
• Motorisierte Vorschneider-Einstellung (optional): Servomotorische Einstellung mit 0,01 mm Genauigkeit über das Bedienterminal für splitterfreie Ergebnisse.
• Zusätzliches Bedienterminal am Luftkissentisch spart Zeit und steigert die Produktivität.
• Rollenbahn zur Unterstützung des Plattentransports und präzisen Vorschubs in die Schnittlinie.
• Doppelt geführter Plattenschieber: massiver Stahl, beidseitig geführt mit Magnetmessband und präzisem Servomotor für maximale Reproduzierbarkeit.
• Antrieb des Sänewagens: variable konstante Wagen­geschwindigkeit (1–60 m/min) am Bedienpanel einstellbar; Zahnstangenantrieb garantiert konstante Schnittqualität.
• Druckbalken / Pressvorrichtung: Druckrollen pressen das Werkstück gegen den Anschlag und gewährleisten exakten 90°-Winkel für Werkstückbreiten 50–1200 mm; der Balken senkt sich vor dem Schnitt, presst das Werkstück auf den Tisch und übernimmt Späne-/Staubabsaugung; Druck manuell regelbar bis max. 3 bar.
• Prozesssicherheit: Integration mit Optimierungssoftware möglich; Etikettendruck pro Werkstück (Auftragsdaten, CNC-Programm etc.) zur Unterstützung der Prozesssteuerung.
• Einfache Bedienung: Windows-basiertes, intuitives Bediensoftware; optional Ardis-Optimierungssoftware und Etikettendrucker.
• Alles im Blick: flexibles Bedienterminal und Sichtfenster am Druckbalken halten wichtige Informationen sichtbar.
• Zwei-Stufen-Schnitthöhe: Blattüberstand wählbar (z. B. 40–85 mm) über das Bedienfeld zur Optimierung des Zahn-Eintrittswinkels bei Einzel- und Bündelschnitten.
• Werkstücktransport: massive pneumatische Stahlspannpratzen für sicheres, beschädigungsfreies Spannen von Plattenstapeln (Öffnung 85 mm) und Einzelplatten.
• Innovatives Front-Hebetisch-System (Option): ersetzt Standard-Seitentische durch automatisch gesteuerte Scher-Hebebühnen zur Steigerung der Effizienz und Bedienerfreundlichkeit.
• Effiziente Softwarepakete verfügbar zur Maximierung der Effizienz und Vereinfachung der Bedienung.

Technische Daten

• Schnittlängen: 3200 mm, 3800 mm, 4300 mm
• Blattüberstand: 85 mm (kappa automatic 85 edition) — 95 mm bei 100 edition Variante
• Leistung Hauptsägemotor: ca. 12 HP (9 kW) für 85 edition; bis 18 HP (13,5 kW) für 100 edition (Variante)
• Hauptsägeblatt Durchmesser Referenz: 350 mm (Produktfamilienreferenz)
• Vorschneideinheit: separate Vorschneideinheit; Vorschneidemotor ca. 1,1 kW; Vorschneideblatt Durchmesser ca. 150 mm; optionale motorisierte Vorschneideverstellung mit 0,01 mm Genauigkeit via Servomotor
• Variable Vorschub-/Wagen­geschwindigkeit: 1–60 m/min (vom Bedienpanel einstellbar)
• Steuerung: Touchscreen-Bedienterminal (Windows-basierte Software)
• Luftkissentische: drei separate Ventilatoren pro Tisch, einzeln steuerbar
• Plattenschieber: massiver Stahl, doppelt geführt, Magnetmessband, präziser Servomotor und robuste Greifer für hohe Reproduzierbarkeit
• Druckbalken: manuelle Regelung bis max. 3 bar; integrierte Späne- und Staubabsaugung
• Werkstückspannung: pneumatische Stahlspannpratzen, Öffnung 85 mm
• Optionen: Front-Hebetisch (automatische Scher-Hebebühnen), Etikettendrucker, Ardis-Optimierungssoftware, Automatisierungslösungen und verschiedene Spezifikationspakete
