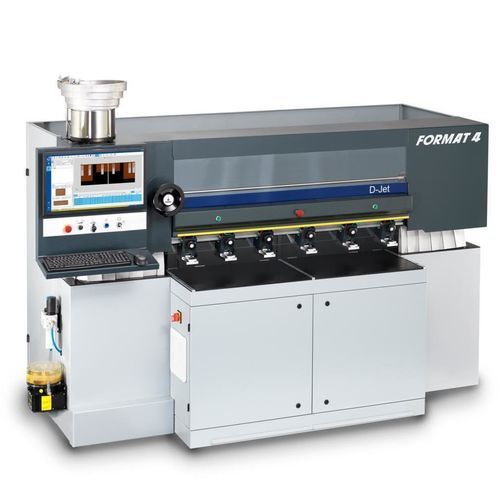

Vertikales CNC-Bearbeitungszentrum D-Jet

für HolzBohr

Übersicht
Die Format4 D-Jet ist ein CNC-gesteuertes Bohr- und Dübeleinsatzzentrum für platzsparende industrielle Schrankfertigung oder als Stand-alone-Lösung für spezialisierte Werkstätten. Die Maschine bietet eine sehr kleine Stellfläche (ca. 3,5 m²), Pendelbetrieb für hohe Durchsatzraten und integrierbare Automatisierungsoptionen.

Vorteile

• Intuitive 24" Touchscreen-Bedienung für schnelle Programmabläufe
• Flexible Bearbeitung von Verbindungen und Steckern mit optionalen Modulen
• Platzsparende Bauform für dichte Produktionslayouts
• Pendelbetrieb ermöglicht die Bearbeitung von bis zu vier Werkstücken gleichzeitig
• Automatische Dübel/Anker-Einbringung über groß dimensionierten Schwingförderer

Hauptmerkmale

• DH6-Bohrkopf: 3 vertikale Spindeln, 3 horizontale Spindeln, 1 Nut-/Sägewerk in X-Richtung
• Pendelbetrieb standardmäßig mit 2 Arbeitsbereichen; 4 Arbeitsbereiche auf Anfrage
• Werkstückspannungen: 4 Standard (6 optional)
• Automatische Dübel/Anker-Einbringung: Schwingförderer; Standarddurchmesser 8 mm (Optionen 5/6/10 mm); Längen 20–40 mm; werkzeuglose Längenverstellung
• Automatische Zentral-Schmieranlage für X-, Y-, Z-Führungsträger und Lagerwellen
• Phenolharz-Arbeitstisch und optionale Tischverlängerungen für große/schwere Werkstücke
• Lineare Führungen: gehärtete & polierte Linearschienen mit Kugelumlaufführungen; X-Achse über gebogene Zahnstange; Y/Z über polierte Kugelumlaufführungsspindel
• F4®Integrate CNC-Software: F4Toolbox, F4Create (CAM) und F4Operate
• Ergonomische Fußschalterleiste an der Vorderseite

Betrieb / Arbeitsbereich

• Konzipiert für produktiven Pendelbetrieb (2 Arbeitsbereiche Standard; 4 optional)
• Einziehbare Anschläge erlauben die Bearbeitung bis 2800 mm Länge/Breite und 80 mm Höhe (großer Arbeitsbereich standard bis 1400 mm; optional bis 2800 mm)
• Mindestbearbeitbare Bauteilgrößen im großen Arbeitsbereich: Länge/Breite ≥ 20 mm, Höhe ≥ 10 mm

Anwendungen

• Industrielle Schrankfertigung als Ergänzung zu CNC-Nesting-Maschinen oder als eigenständige Maschine
• Bearbeitung und Einbringung verschiedener Dübel-/Ankersysteme und spezieller Verbinder (z. B. Lamello Clamex P, OVVO/Lockdowel) mit optionalen Zusatzaggregaten

Technische Daten

• Marke: Format4 (Felder Group Premium-Marke)
• Modell: D-Jet
• Stellfläche: ca. 3,5 m² (platzsparendes Design)
• Bohrkopf (DH6): 3 vertikale Spindeln, 3 horizontale Spindeln, 1 Nut-/Sägewerk in X
• Spannungen: 4 Standard (6 optional)
• Dübel/Anker-Einbringung: automatischer Schwingförderer; Längen 20–40 mm; Standarddurchmesser 8 mm (Optionen 5/6/10 mm)
• Max. Bauteilmaße: standard bis 1400 mm Länge/Breite (optional bis 2800 mm), Höhe bis 80 mm
• Min. Bauteilmaße (großer Arbeitsbereich): 20 mm Länge/Breite, 10 mm Höhe
• Tischmaterial: Phenolharz; Tischverlängerungen verfügbar
• Steuerung: 24" Touchscreen; F4®Integrate CNC-Software (Werkzeugbibliothek, CAM, Bedienung)
• Schmierung: automatische Zentral-Schmierung für X-, Y-, Z-Führungen und Lagerwellen
• Führungen/Positionierung: gehärtete & polierte Linearschienen mit Kugelumlauf; gebogene Zahnstange auf X; polierte Kugelumlaufspindel auf Y/Z
• Optionen: 4 Arbeitsbereiche, Lamello/Lockdowel/OVVO-Einheiten, Tischverlängerungen und Automatisierungspakete
