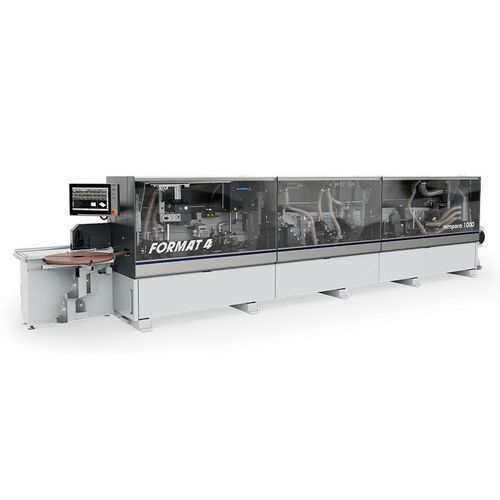

Automatische Kantenanleimmaschine tempora F1000

für Paneelefür Möbelmit Leimapplikator

Übersicht
Robust. Schnell. Präzise. Die tempora F1000 setzt Maßstäbe in der industriellen Kantenbearbeitung, indem sie Langlebigkeit, Präzision und Effizienz vereint. Der lange, stabile Maschinenrahmen sorgt für ruhigen Lauf aller Aggregate, hohe Einstellgenauigkeit und verlängerte Lebensdauer selbst im Mehrschichtbetrieb.

Hauptmerkmale
Die tempora F1000 kombiniert Geschwindigkeit, Präzision und Flexibilität. Wichtige Technologien: CNC-gesteuerte Rundungs-Einheit, oberer Klebstofftopf mit integrierter Ablass- und Reinigungsfunktion, Oberdruckband mit Bandzuführung für schonende Behandlung empfindlicher Oberflächen und zentrische Kantenricht-Einheit mit kräftigen Motoren und automatischer Zentrierung.

Konstruktion & Bedienung
Der lange, massive Maschinenrahmen bietet hohe Stabilität und lange Stabilisationszonen zwischen den Aggregaten für verbesserte Reproduzierbarkeit und längere Standzeiten. Das obere Druckband mit Bandantrieb (e-motion) sorgt für gleichmäßige Druckverteilung und reduziert Abrieb sowie Reinigungsaufwand gegenüber Druckrollen.

Klebesystem
Der oben angebrachte, gesteuerte Klebstofftopf ist Teflon-beschichtet und hat ein Fassungsvermögen von 0,6 kg; geeignet für EVA-, PO- und PUR-Schmelzkleber. Der Kleber wird präzise über einen fein einstellbaren, strukturierten Auftragungsroller dosiert. Das System bietet synchron/gegenläufige Rollerreinigung, Schnellwechselsystem mit Stecker, integriertes Spül-/Reinigungsprogramm, Silikon-Auffangwanne und Kartuschenheizer-Überwachung für konstante Leistung.

Kantenricht-Einheit
Die zentrische Kantenricht-Einheit wird von zwei leistungsstarken Motoren (3,7 kW jeweils, 12.000 U/min) mit zwei diamantbestückten Richtfräsern (D = 100 mm, H = 49 mm) angetrieben. Die Einheit richtet sich zentrisch nach Werkstückhöhe aus, um einseitigen Verschleiß zu vermeiden. Fräsen unterstützen Synchron- und Gegenlauf; Fräserhöhe und -tiefe werden manuell mit digitalen Messanzeigen eingestellt; Linearführungen gewährleisten Präzision und Langlebigkeit.

Rundungs-Einheit
Eine komplett neu gestaltete CNC-gesteuerte Rundungs-Einheit mit patentierten Multi-Radius-Fräsen (R = 2 mm) liefert präzise, gleichmäßige Radien und geringen Wartungsaufwand bei dünnen Kanten. Sie verfügt über zwei unabhängige Motoren (12.000 U/min) und vier Servoaksen für motorische Positionierung und Feineinstellung in 0,01 mm-Schritten. Sie bearbeitet Stirn- und Längskanten (Bereiche abhängig von der Konfiguration) und unterstützt pneumatische Ein-/Aushebung sowie hochwertige Linearführungen.

Steuerung & Automatisierung
Die 18" smartouch-Steuerung mit e-motion reduziert manuelle Einstellungen, ermöglicht intuitive Auswahl und Steuerung der Aggregate und bietet umfassende Maschinenüberwachung. smartouch-Funktionen umfassen:

• Unbegrenzter Speicher für benutzerdefinierte Kantprogramme
• Wartungsplan und Laufmeterzähler
• Einfache, selbsterklärende Darstellung aller Aggregate und Funktionen
• Auswahl und präzise Feineinstellung motorisierter positionierbarer Aggregate (Genauigkeit 0,01 mm) direkt aus der Steuerung
• Klebertemperatur-Einstellung und automatische Temperaturabsenkung im Standby

Zuführung, Einlauf & Transport
Die Kettentransportsysteme erreichen je nach Ausstattung folgende Vorschubgeschwindigkeiten: classic/professional: 12 + 20 m/min; performance: 12–25 m/min. Gummierte Auflageplatten sorgen für optimalen Griff; Schnellwechselsystem für Platten; automatische Schmierung der Führungsschienen; runde und flache Wellenführungen verhindern Kippbewegungen.

Materialhandhabungs-Zubehör
Verfügbare Optionen: Luftkissentisch für schonende Handhabung großer/oberflächenempfindlicher Werkstücke (Standardauflage 1050 x 400 mm, erweiterbar auf 2000 x 400 mm), zusätzliche bodenstehende Werkstückauflage mit Schwenkarm, Gehrungsanschlag für schmale Teile (120–700 mm), automatischer Kantenanleger mit motorischer Klemmung (Option), Kantenmagazin (StorEdge) für Rollenware und kabelloser Barcode-Scanner.

edgeControl & Barcode
edgeControl (optional) bietet drahtlose Kanten- und Werkstückmessung via Bluetooth. Messwerte (Hundertstel Millimeter) werden an smartouch übertragen; Werte werden protokolliert und auswählbar; smartouch kalibriert Aggregate automatisch anhand der Messwerte. Ein kabelloser Barcodescanner ermöglicht schnellen Programmtransfer und vernetzte Workflows.

Varianten
Die F1000 ist in drei Ausstattungspaketen erhältlich:

• tempora F1000 classic (Standardpaket)
• tempora F1000 professional
• tempora F1000 performance (höchste Vorschubgeschwindigkeit und Top-Konfiguration)

Highlights (Auswahl)

• Ständig hohe Leistung im industriellen Dauerbetrieb
• Kundenspezifisch optimierte Produktionslösungen
• Solides Design mit hochwertigen Komponenten
• Mehrere Ausstattungspakete mit Hightech-Lösungen
• Präzisionsengineering und hoher Bedienkomfort
• Oberer Klebstofftopf mit Reinigungsfunktion
• CNC-gesteuerte Rundungs-Einheit mit patentiertem Multi-Radius-Fräser
• Oberes Druckband mit Bandzuführung (e-motion)

Technische Daten / Spezifikationen

• Modellreihe: tempora F1000
• Aufstelllänge: 8000 mm
• Kantenstärke (Bearbeitung): 0,4 – 12 mm (je nach Einheit / Paket)
• Werkstückhöhe (allgemein): 8 – 60 mm
• Kantenstärke für Rundung: 0,4 – 3,0 mm
• Werkstückhöhe für Rundung: 10 – 60 mm
• Vorschubgeschwindigkeit (classic / professional): 12 & 20 m/min
• Vorschubgeschwindigkeit (performance): 12 – 25 m/min
• Kettenförderung: gummierte Auflageplatten, automatische Schmierung, runde & flache Wellenführungen
• Oberer Druckbalken: torsionsfestes Aluminiumprofil; elektrisch höhenverstellbar 8 – 60 mm; überhängende Bandzuführung
• Oberer Klebstofftopf: Teflon-beschichtet, Fassungsvermögen 0,6 kg; unterstützt EVA / PO / PUR; strukturierter, einstellbarer Auftragungsroller; integriertes Spülen/Reinigen und Silikon-Auffangwanne; Kartuschenheizer-Überwachung
• Kantenricht-Einheit: 2 x 3,7 kW, 12.000 U/min; diamantbestückte Richtfräser D = 100 mm, H = 49 mm; zentrische automatische Einstellung
• Rundungs-Einheit: 2 Motoren, 12.000 U/min, patentierter Multi-Radius-Fräser (R = 2 mm), 4 Servoaksen, Feineinstellung 0,01 mm
• Steuerung: 18" smartouch mit e-motion, netzwerkfähig, Einstellgenauigkeit 0,01 mm, Programmspeicher und Wartungsüberwachung
• Materialhandhabungs-Optionen: Luftkissentisch (1050 x 400 mm, erweiterbar auf 2000 x 400 mm), zusätzliche Werkstückauflage mit Schwenkarm, Gehrungsanschlag (120–700 mm), automatischer Kantenanleger mit motorischer Klemmung, StorEdge-Magazin für Rollenware
• Automatisierung: e-motion-Funktionen für motorische und automatisierte Einstellungen
