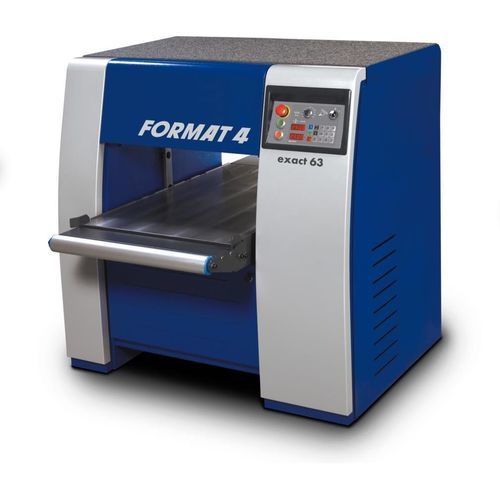

Dicken-Abrichthobelmaschine exact 63

für Holz

Produktübersicht
Der Format-4 Hobel/Dickenhobel exact 63 ist eine 630 mm (ca. 24,75 in) Hobelmaschine für Schreinereien, Möbelwerkstätten und industrielle Betriebe. Er verfügt über einen 120 mm Durchmesser Messerwellenkopf, verschiedene Kopf-Optionen und digitale Tischsteuerungen für präzise, reproduzierbare Hobelvorgänge.

Messerkopf-Optionen

• 4-Messer Format System Messerkopf
• 4-Messer Standard-Messerkopf für herkömmliche einseitige Hobelmesser
• 4-Messer TERSA Messerkopf
• Silent-Power® Spiral-Messerkopf

Highlights

• Silent-Power® Spiral-Messerkopf reduziert Schallpegel, optimiert Späneabfuhr und verlängert die Standzeit der Messer.
• Digi-Drive: Maß vorwählen und Start; der Tisch fährt präzise; LED-Anzeigen zeigen Soll- und Ist-Werte; optionale inkrementelle Positionierung und programmierbare Tischpositionen.
• Variable Vorschubgeschwindigkeit (5–20 m/min) serienmäßig für optimale Oberflächen oder schnelles Kalibrieren.
• Power-Drive elektrische Höhenverstellung der Dickenhobel-Tischplatte mit Schnellverstellung und LED-Istwertanzeige.

Details / Funktionsmerkmale

• Zuführrollen: schwimmend gelagerte Zuführrollen, die bei großen Spanabnahmen sanft anheben; Federpositionierung sorgt bei Tiefschnitten für konstanten Druck.
• Stützrolle: optional Werkstückrolle und Schmierstoffeinheit auf der Zuführseite für feuchtes oder harzreiches Holz.
• Verstellbare integrierte Bettrollen: optional verfügbar für die Bearbeitung harz- oder feuchtigkeitsreicher Werkstücke.
• Stabilität und Präzision: Vier Trapezspindeln gewährleisten exakte Tischverstellung; längsführungen im Maschinengestell nehmen Auslaufdruck auf und führen den Tisch auf Zehntelmillimeter genau.
• Tischverlängerung: stabile Tischverlängerungen mit Werkstückrolle auf der Auslaufseite erhöhen den Bedienkomfort.
• Höhenverstellbarer Scherentisch: optionaler 1150 mm höhenverstellbarer Scherentisch.
• Gusslagersitze: massives Gussgehäuse für den Messerkopf für den Dauereinsatz; optionale Gummiauslaufrollen; Druckträger kombiniert mit Gummi- oder Segment-Zuführrolle erlauben die gleichzeitige Bearbeitung unterschiedlicher Werkstückbreiten.
• 4-Messer-Hobeln: Format4 System Messerkopf mit 120 mm Messerbahn und 4 Messern für Präzision und Anwenderfreundlichkeit.
• Schneller Messerwechsel: 4-Messer Kopf mit Schnellwechsel und selbstzentrierenden Messern; geschlossenes Design reduziert Harzanbackungen und Lärm; beidseitig nutzbare Messer senken Betriebskosten.
• Silent-Power®: Spiral-Messerkopf der Felder Group mit sehr niedrigem Geräuschpegel, verlängerter Messerstandzeit, vier Schneidkanten pro Messer und optimierter Späneabfuhr.

Technische Daten (Auszug)
Elektrik: 3x 230 V, 60 Hz; Motorleistung Standard 10 HP (7,35 kW) S6/40% — optional 13,5 HP (10,0 kW); Stern-Dreieck-Anlauf Standard; Optionen: potenzialfreier Kontakt, Betriebsstundenzähler, CSA-Ausstattung.

Messerkopf: Durchmesser 120 mm; Drehzahl 5000 rpm; 4-Messer-System, Messerlänge 635 mm; Silent-Power Spiral-Option (95 Messer).

Dickenhobel und Vorschub: Hobelbreite 630 mm; Tischmaß ca. 630 x 1050 mm; maximale Schnitttiefe 10 mm; Dickenbereich ca. 3 mm – 300 mm (ca. 1/8 in – 11,75 in); minimale Werkstücklänge 270 mm; variable Vorschubgeschwindigkeit 5–20 m/min; elektrische Höhenverstellung Tisch serienmäßig; optionale Zentralschmierung und Digi-Drive Positionskontrolle.

Allgemein: Absauganschluss 160 mm; Gewicht ca. 1050 kg.

Spezifikationen

• Modell: exact 63
• Hobelbreite: 630 mm
• Durchmesser Messerkopf: 120 mm
• Messerlänge (4-Messer): 635 mm
• Drehzahl Messerkopf: 5000 rpm
• Motorleistung (Standard): 10 HP / 7,35 kW — optional 13,5 HP / 10,0 kW
• Vorschubgeschwindigkeit: variabel 5–20 m/min
• Max. Schnitttiefe: 10 mm
• Dickenbereich: approx. 3 mm – 300 mm
• Absauganschluss: 160 mm
• Gewicht approx.: 1050 kg
