1.Beschreibung

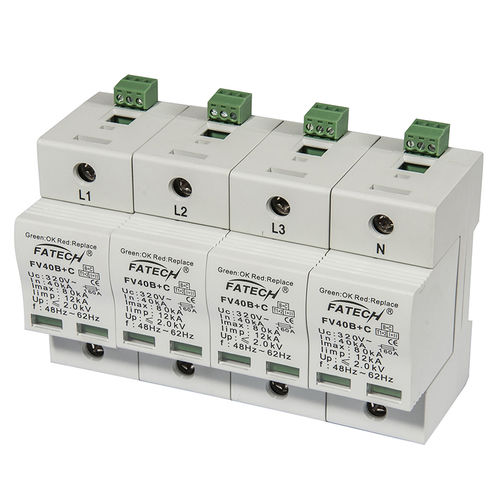

Fatech Klasse I+II Überspannungsableiter, geeignet für TT- und TN-Erdungssysteme. 3P+N Konstruktions-Blitz und Überspannungsableiter auf Basis von großen Leistungs-Metalloxid-Varistoren und bauen einen Metalloxid-Varistor und eine Gasentladungsröhre in Reihe zwischen Phasenleitung und Neutralleiter ohne Folgestrom ein.
2. Merkmale
1) Überspannungsableiter Typ 1+2, die aus einem Basisteil und steckbaren MOV-Schutzmodulen bestehen.
2) Hohe Energie MOV innen.
3) Niedrige Restspannung und schnelle Reaktion.
4) Zuverlässige Kontrolle durch den Trennschalter Thermo Dynamic Control.
5) Mit Fernmeldekontakt für Steuergerät.
6) Fehleranzeige durch rote Markierung im Sichtfenster.
7) Schutzmodus: L1,L2,L3-PE,N-PE,N-PE
3. Elektrische Parameter
1) Prüfklasse IEC/EN/VDE: Klasse I+II/B+C/T1+T2
2) Schutzmodus: L1,L2,L3-PE,N-PE,N-PE
4) Nennspannung 50(60)Hz Un: 110V/220V~~
5)Rated Spannung (max. zulässige Betriebsspannung) Uc:150V~, 275V~, 320V~
6) Max. Entladestrom (8/20μs) Imax: 80kA
7) Nennableitstrom (8/20μs) In: 40kA
8) Reaktionszeit tA: ≤25ns
9) Empfohlene Vorsicherung: 160A
10) I/O-Verbindungen: Über Schraubklemme:10-35mm2; über Anschlussbus
11) Montage: Symmetrische Schiene (EN50022/DIN46277-3)
12) Betriebstemperaturbereich / Luftfeuchtigkeit / Höhe: -40℃~+80℃/30%~90%/3000m
13) Schutzart: IP20
14) Gehäusematerial: UL94V0
15) Trennungsanzeige: Mechanische Anzeige (Grün: OK, Rot: ersetzen)
16) Fernbedienungskontakt: Optional
17) Impulsstrom (10/350μs) Iimp: 12kA
---
