5-Wege-Hydraulikblock 5BDHF series

StahlGusseisenPolyurethan

Produktübersicht

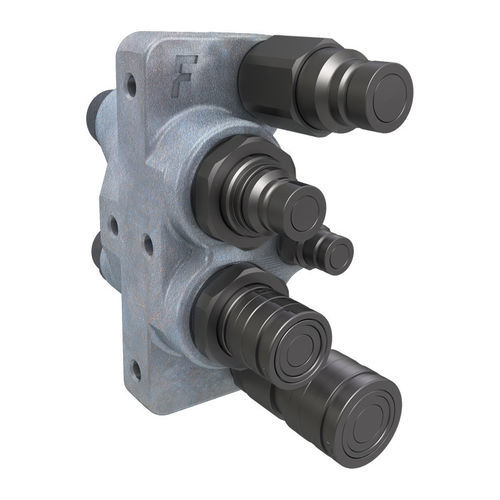

5-fach-Blöcke erhöhen die Vielseitigkeit von Maschinen, indem fünf Schnellkupplungen in einem einzigen Gussteil zusammengefasst werden: zwei 1/2" Kupplungen, zwei 3/4" Kupplungen für hochvolumige Anwendungen und eine 3/8" Kupplung für Ablauflinien. Die Blöcke werden über zwei Einlassanschlüsse an den Hydraulikkreislauf der Maschine angeschlossen. Die hydraulische Druckentlastung der 1/2" Leitungen erfolgt über dasselbe patentierte System wie bei den 3-Port-Hilfsleitungsblöcken, während die Entlastung der 3/4" Leitungen manuell erfolgt. Die hier aufgeführten Artikel sind Lagerprodukte und erfordern keine zusätzliche Konstruktionsentwicklung oder Investition in Produktionswerkzeuge.

Anwendungen

• Baugeräte

Artikel (Stecker & Buchse)

• Teilenummer: 5BDHF0812-13/34S
  Gewinde: 1-1/16"-12 UN MALE JIC
  2 x Kupplungen 3/4": 1-1/16"-12 UN MALE JIC - ISO 8434-2
  Durchfluss (3/4"): 146 l/min bei 0.2 MPa
  2 x Kupplungen 1/2": 1-1/16"-12 UN MALE JIC - ISO 8434-2
  Durchfluss (1/2"): 69 l/min bei 0.2 MPa
  L1 (Länge ungelockt): 222,1 mm
  L2 (Länge gekoppelt): 202,5 mm
  Temperaturbereich: -25 °C bis 100 °C
  Dichtungen: NBR & PUR
  Gewicht: 10000 g
  Gehäuse: 5
  Kupplungen: 5
• Teilenummer: 5BDHF0812-11/1S
  Gewinde: 1-7/16"-12 UN MALE ORFS
  2 x Kupplungen 3/4": 1-7/16"-12 UN MALE ORFS - ISO 8434-3
  Durchfluss (3/4"): 146 l/min bei 0.2 MPa
  2 x Kupplungen 1/2": 1-7/16"-12 UN MALE ORFS - ISO 8434-3
  Durchfluss (1/2"): 69 l/min bei 0.2 MPa
  L1 (Länge ungelockt): 218 mm
  L2 (Länge gekoppelt): 202,5 mm
  Dichtungen: NBR & PUR
  Gewicht: 10600 g
  Gehäuse: 5
  Kupplungen: 5

Zubehör & Ersatzteile

• KIT 4BD-FFH06M — Stahl — Größe: 10 mm (3/8")
• KIT 4FH08 F — Stahl — Größe: 12,5 mm (1/2")
• KIT 4FH08 M — Stahl — Größe: 12,5 mm (1/2")

Dichtungssätze

• SK FFH06 — für 10 mm (3/8")
• SK FFH08 — für 12,5 mm (1/2")

Sicherheitshinweis
Dieses Produkt kann Sie Chemikalien wie Blei oder Nickel aussetzen, die vom Staat Kalifornien als krebserregend und fruchtschädigend eingestuft sind.

Technische Daten

• Material: Gusseisen & Stahl
• Dichtungen: NBR & PUR
• Arbeitstemperaturen: -25 °C bis 100 °C
• Oberflächenbehandlung: MATE 500 (CrIII) & MATE 1000 (ZnNi)
• Serienaustausch: ISO 16028
• Ventiltyp: Flach
• Anschluss: Push to Connect
• Trennung: Hülse einziehen
• Anschluss unter Druck: Beide Hälften bis Betriebsdruck zulässig
• Berstdruck / Leistung (nach Dash-Größe)
  Dash 08 (12,5 mm): Betriebsdruck 35 MPa; Durchfluss 69 l/min bei 0.2 MPa; Austritt 0,01 ml; Verbindkraft 200 N; Berstdruck Männlich / Weiblich / Männlich+Weiblich: 100 MPa
  Dash 12 (19 mm): Betriebsdruck 35 MPa; Durchfluss 146 l/min bei 0.2 MPa; Austritt 0,02 ml; Verbindkraft 215 N; Berstdruck Männlich / Weiblich / Männlich+Weiblich: 100 MPa
