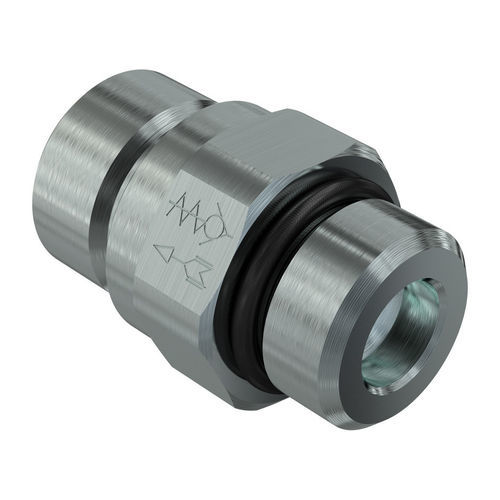

Rückschlagventil VUC series

ORFSBSPaußen

Übersicht
Die kompakten Rückschlagventile der Baureihe VUC sind in einem einteiligen Stahlgehäuse gefertigt und arbeiten mit einem Poppet-Sitz. Standard-Ansprechdruck laut Produktpräsentation: 35 kPa (0,35 bar). Es sind verschiedene Varianten für Dash 04–16 mit unterschiedlichen Gewindearten, Ausgangsverbindungen und Ansprechdrücken je nach Teilenummer verfügbar.

Anwendungen

• Landwirtschaft
• Baugeräte
• Industrielle Hydraulik
• Öl & Gas

Ausgewählte Artikelbeispiele (Teilenummer — Hauptdaten)

• VUC2/DM-41/BM — Gehäusegröße: 6,3 mm (1/4"); Gewinde: M18x1.5 MALE 12L (ISO 8434-1-L); Ausgangsgewinde: M14x1.5 MALE (ISO 6149-2); HEX1: 19 mm; D1: 21 mm; L1: 32 mm; Temperatur: -25 °C bis 125 °C; Dichtungen: NBR; Gewicht: 41,8 g; Ansprechdruck: 0,35 bar.
• VUC1/BM-11/ESA2 — Gehäusegröße: 10 mm (3/8"); Gewinde: M14x1.5 MALE (ISO 6149-2); Ausgangsgewinde: 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 19 mm; D1: 21 mm; L1: 35,9 mm; Temperatur: -25 °C bis 125 °C; Dichtungen: NBR; Gewicht: 52 g; Ansprechdruck: 0,2 bar.
• VUC1/CG-11/ESB — Gehäusegröße: 10 mm (3/8"); Gewinde: 3/8" BSPP MALE (ISO 1179-3); Ausgangsgewinde: 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 22 mm; D1: 24 mm; L1: 33,6 mm; Temperatur: -25 °C bis 125 °C; Dichtungen: NBR; Gewicht: 63 g; Ansprechdruck: 0,5 bar.
• VUC1/DM-11/ES — Gehäusegröße: 10 mm (3/8"); Gewinde: M18x1.5 MALE (ISO 6149-2); Ausgangsgewinde: 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 24 mm; D1: 26 mm; L1: 41 mm; Temperatur: -25 °C bis 125 °C; Dichtungen: NBR; Gewicht: 91 g; Ansprechdruck: 0,35 bar.
• VUC1/DM-11/FS — Gehäusegröße: 12,5 mm (1/2"); Gewinde: M18x1.5 MALE (ISO 6149-2); Ausgangsgewinde: 13/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 24 mm; D1: 26 mm; L1: 43 mm; Temperatur: -25 °C bis 125 °C; Dichtungen: NBR; Gewicht: 91,4 g; Ansprechdruck: 0,35 bar.
• VUC1/HS-11/HSB — Gehäusegröße: 19 mm (3/4"); Gewinde: 1-1/16"-12 UN MALE (ISO 11926-3); Ausgangsgewinde: 1-3/16"-12 UN MALE ORFS (ISO 8434-3); HEX1: 32 mm; D1: 35 mm; L1: 46,1 mm; Temperatur: -25 °C bis 125 °C; Dichtungen: NBR; Gewicht: 190 g; Ansprechdruck: 0,5 bar.
• VUC1/MM-11/MS — Gehäusegröße: 25 mm (1"); Gewinde: M33x2 MALE (ISO 6149-2); Ausgangsgewinde: 1-11/16"-12 UN MALE ORFS (ISO 8434-3); HEX1: 48 mm; D1: 54 mm; L1: 72,6 mm; Temperatur: -25 °C bis 125 °C; Dichtungen: NBR; Gewicht: 708,8 g; Ansprechdruck: 0,35 bar.

Leistung / Berstdruck (pro Dash-Größe)
Dash 04 — Größe: 6,3 mm (1/4") — Betriebsdruck: 25 MPa — Durchfluss: 5 l/min — Berstdruck: 100 MPa
Dash 06 — Größe: 10 mm (3/8") — Betriebsdruck: 40 MPa — Durchfluss: 18 l/min — Berstdruck: 160 MPa
Dash 08 — Größe: 12,5 mm (1/2") — Betriebsdruck: 40 MPa — Durchfluss: 35 l/min — Berstdruck: 160 MPa
Dash 12 — Größe: 19 mm (3/4") — Betriebsdruck: 40 MPa — Durchfluss: 65 l/min — Berstdruck: 160 MPa
Dash 16 — Größe: 25 mm (1") — Betriebsdruck: 40 MPa — Durchfluss: 90 l/min — Berstdruck: 160 MPa

Hinweise
Einige spezifische Teilenummern enthalten Adapter/Optionen und können abweichende Ansprechdrücke aufweisen; die Werte sind für jede Referenz im Teilenummernblatt angegeben.

Technische Daten

• Material: Stahl
• Dichtungen: NBR
• Betriebstemperatur: -25 °C bis 125 °C
• Oberflächenbehandlung: MATE 500 (CrIII)
• Ventiltyp: Poppet
• Berst-/Leistungsdaten nach Dash-Größe: siehe Performance-Block oben
