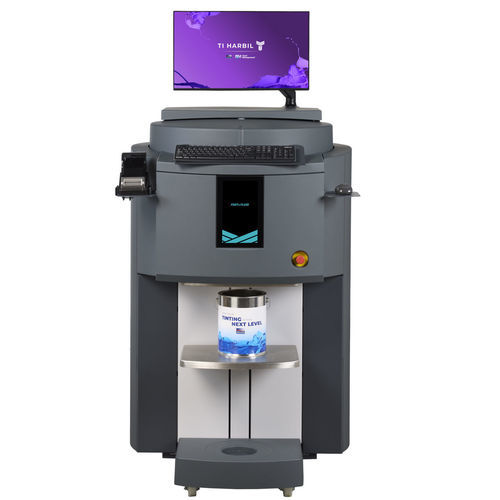

Dosiergerät für Farben TI HARBIL 6

für Beschichtungmit KolbenpumpeKolben

Übersicht
Vielseitigkeit, Präzision und Konfigurierbarkeit kennzeichnen die TI HARBIL Plattform. Seit Jahrzehnten setzt HARBIL den Standard für zuverlässige Tönsysteme, denen weltweit vertraut wird. Aufbauend auf dieser bewährten Basis führt die TI HARBIL Plattform eine neue Generation intelligenter, flexibler Technologien ein, die Wachstum mit dem FastPrecision System (inklusive PumpInPump‑Technologie) unterstützen und die Wartung mit der EcoClean Brush für reibungslosere, effizientere Abläufe reduzieren. Die Plattform verbindet präzise Technik und flexible Konfiguration, um Unternehmen höhere Genauigkeit, Effizienz und Nachhaltigkeit in Tönprozessen zu ermöglichen.

Verkaufsargumente

• Verbessertes Design & Ergonomie
• Intuitives Bediendisplay
• Vollautomatische intelligente Kanisterhubtisch

Hauptmerkmale

• Verbesserte Ergonomie mit drehbarem Oberdeckel für einfacheres Nachfüllen
• 10" Touchscreen‑Bediendisplay, ausgelegt für intuitive Nutzung durch nicht geschultes Personal
• Vollautomatischer intelligenter Kanistertisch zur Optimierung des Workflows und Reduzierung der Handhabung
• Optimierte Anordnung von Monitor, Tastatur und Peripherie für einen effizienten Arbeitsplatz
• FastPrecision System liefert hohe Genauigkeit inklusive zuverlässiger Probenabgabe
• EcoClean Brush ermöglicht sauberere Abläufe, reduziert Abfall und verringert den Bedienaufwand

Technische Daten
Allgemein

• Automatischer sequentieller Betrieb
• Bidirektionales Dosieren
• Unterstützt Universal-, wasserbasierte und lösungsmittelbasierte Farbstoffe

Pumpe

• Harbil® ZeroPurge™ Kolbenpumpe (Standard)
• Pumpengröße (Standard): 46 ml
• Durchflussrate: 0,65 L/min
• Mindestdosierung (Standard): 0,05 ml
• Düsendurchmesser (Standard): 2 / 4 / 6 mm
• Edelstahlkugelventil
• Dichtungsmaterial: Teflon / Viton extreme / Viton
• ZeroPurge™ Technologie
• Kopierte Kalibrierung – keine Neukalibrierung erforderlich

Pumpe (Option PumpInPump)

• PumpInPump‑Option für höhere Genauigkeit
• Pumpengröße (optional): 47 ml
• Durchflussrate: 0,65 L/min
• Mindestdosierung (PumpInPump): 0,01 ml
• Düsendurchmesser (PumpInPump): 0,6 / 1,4 / 6 mm
• Edelstahlkugelventil, Teflon / Viton Dichtungen
• Kopierte Kalibrierung – keine Neukalibrierung erforderlich

Bürste

• Gleitender Bürstenschacht (Standard)
• Gleitender Bürstenschacht mit Flasche (EcoClean optional)
• Material Bürstenbehälter: POM

Kanister

• Bis zu 32 Kanister
• Material: Polymer (POM)
• Unterstützte Kanistergrößen: 2,3 L und 4,6 L

Kanistertisch

• Intelligenter automatischer Kantertisch
• Maximale Kanisternahe: 46 cm
• Optischer Kanistersensor: standard

Abmessungen & Gewicht
Netto H x B x T: 142 x 87 x 96 cm
Nettogewicht: 230 kg
Verpackung H x B x T: 173 x 95 x 114 cm
Verpackungsgewicht: 241 kg

Stromversorgung & Sicherheit

• 110 V ±10%, 50/60 Hz
• 230 V ±10%, 50/60 Hz
• CE‑zertifiziert

Optionen & Zubehör (Beispiele)

• EcoClean Brush (automatisierte Düse/Bürstenreinigung, rückgeführte Reinigungsflüssigkeit, Trocken-/Nassreinigung)
• PumpInPump (Ultra‑Präzision bis 0,010 ml)
• UVC‑Deckel zur Kanisterkonditionierung
• Integriertes Stanzelement (Loch in Deckel für Dosierung)
• Kanisterpositionierungslicht (CPL) für präzise Ausrichtung
• Harbil Automation Integration für automatische Tönlinien
• Monitor/Tastaturarm, Druckerplatte, Tastatur‑ & Mausplatte als Zubehör

Merkmale / Technische Spezifikationen

• Model: TI HARBIL 6
• Brand: TI HARBIL
• Operation: Automatic sequential, bi-directional
• Standard pump: Harbil ZeroPurge™ piston pump, 46 ml, min dispense 0.05 ml, flow 0.65 L/min
• Optional pump: PumpInPump, 47 ml, min dispense 0.01 ml, flow 0.65 L/min
• Nozzle diameters: standard 2/4/6 mm; optional 0.6/1.4/6 mm
• Canister capacity: up to 32 canisters (2.3 L & 4.6 L)
• Maximum can height on table: 46 cm
• Brush: Sliding brush tray standard; EcoClean Brush optional (re-circulated cleaning, dry/wet system)
• Display: 10" touchscreen operator display
• Dimensions (Net H x W x D): 142 x 87 x 96 cm
• Net weight: 230 kg
• Packaging dimensions: 173 x 95 x 114 cm; packaging weight: 241 kg
• Power supply options: 110 V ±10% or 230 V ±10%, 50/60 Hz
• Certification: CE
