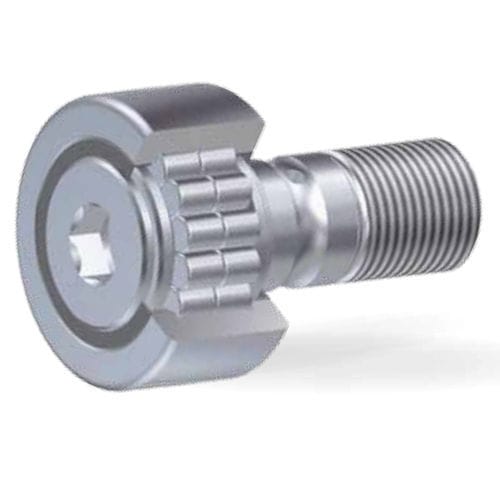

Axial-Kurvenrolle 35

Stahl

Das Hauptmerkmal dieser Rollenserie ist die große Dicke des Außenrings, die dazu dient, die hohen spezifischen Drücke und Stöße aufzunehmen, die für den Einsatz dieser Lager typisch sind (z. B. Nockenstößel und Rollen). Weitere wichtige Merkmale sind: - Außenring mit doppeltem Rollendichtungsrand, vollständig eingearbeitet und genau geschliffen, um das Lager für die Aufnahme von Lasten einschließlich axialer Komponenten anzupassen. - Der Ring hat normalerweise eine Balligkeit an der Außenseite, um die Funktionsbedingungen bei schweren Lasten zu verbessern und eine Lastkonzentration an den Seiten der Laufbahn zu vermeiden. - Auf Anfrage können auch Ringe mit parallelen Außenflächen geliefert werden. - Zapfen mit Gewindeschaft, einer eingearbeiteten Rollenführungskante und gehärteter Rollbahn. An der Vorderseite befindet sich eine Aufnahme für Inbusschlüssel oder auf Wunsch ein Schlitz für einen Schraubendreher. - Dichtungsplatten aus Stahl, die durch Schrumpfung auf dem Außenring montiert werden und ein sicheres Labyrinthschutzsystem bilden. - Vollständige Packung aus parallelen Rollen mit geschliffenen flachen Köpfen. - Kanäle und Schmierlöcher im Bolzen. - Normale Fertigungstoleranz mit der Möglichkeit einer besonderen Präzision gemäß Klasse P5 (DIN620).
