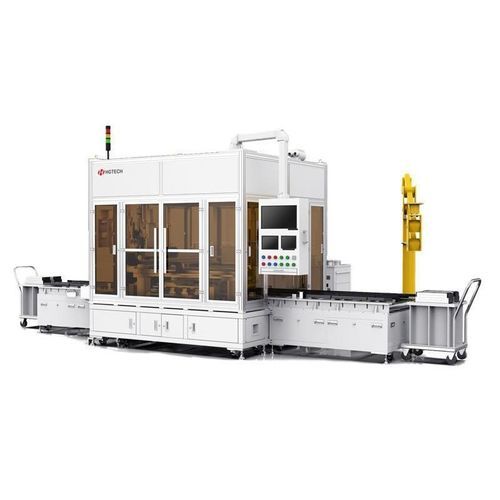

Laserschweißmaschine

automatisch

Übersicht
Laser-Schweißsystem für Busbars von prismatischen Lithium-Batteriemodulen. Entwickelt für Inline-Integration in Produktionslinien, mit MSE-Anbindung und Datenrückverfolgbarkeit. Die Qualitätsüberwachung erfolgt über CCD und Laser-Entfernungsmesser; unterstützt Drahtfüllung per Laser und Panelreinigung.

Technische Daten

• Kapazität: 12 ppm (Module pro Minute)
• Ausfallzeit: <2%
• Fehlerquote: <1%
• Gesamtgröße: 5000×2100×1900 mm
• Garantie: 1 Jahr; lebenslanger Support
• Informationskontrolle: MSE-Anbindung / Datenverfolgbarkeit

Anwendungen & Hauptmerkmale

• Speziell entwickelt für das Schweißen von Busbars in prismatischen Lithium-Modulen
• Laser-Entfernungsmesser und CCD sichern Positionierung und Schweißqualität
• Inline-Automatisierung, anpassbar an verschiedene Modultypen
• Niedriger Betriebs- und Wartungsaufwand
• Konstante Schweißfestigkeit und gute elektrische Leitfähigkeit der Verbindungen

Kundenprojekte

• Ningde Times BMW Projekt — Modulkorpus-Schweißen inklusive Laser-Drahtfüllung und Reinigung der Innen-/Außenpaneele
• SAIC-GM Projekt — Schweißen von Busbars für Fahrzeugbatteriemodule mittels Laser-Scanning
• Cadillac — Schweißen von Busbars für Fahrzeugbatteriemodule

Technische Spezifikationen (Zusammenfassung)

• Kapazität: 12 ppm
• Ausfallzeit: <2%
• Fehlerquote: <1%
• Abmessungen: 5000×2100×1900 mm
• Garantie: 1 Jahr; lebenslanger Support
• Integration: MSE-Anbindung, Datenverfolgbarkeit
