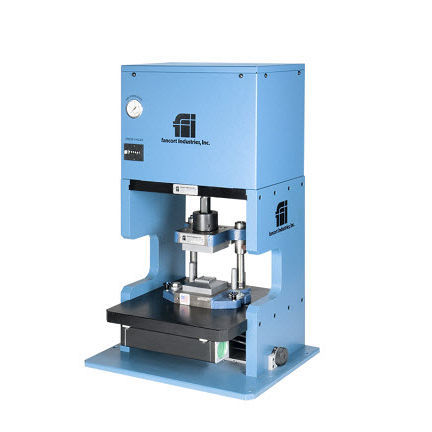

Das Schälen einer schwimmenden Ambosspresse mit einer speziellen Matrize ermöglicht eine automatische Abstandshöhenmessung und vermeidet Umrüstungen. Das hier gezeigte Komplettsystem besteht aus der schwimmenden Ambosspresse und der speziellen Matrize mit schwimmendem Amboss. Automatisches Standoff Control Patent #4,907,628. Ein Mikrometer steuert den Abstand, das System benötigt 110/1/60 Volt Standard, 220 Volt optional und 80-100 psi Luftdruck.
Merkmale
WARUM BRAUCHE ODER SOLLTE ICH DIE FLOATING AMBOSS-TECHNOLOGIE IN BETRACHT ZIEHEN?
Quadpacks werden unter Verwendung der Leadframe-Ecken mit konischem Einlauf für ein einfaches Be- und Entladen positioniert.
Der Körper des Teils schwimmt frei, wenn die Leitungen geklemmt werden, um sicherzustellen, dass keine Spannung auf den Körper der zu bildenden Vorrichtung übertragen wird.
Das Floating Anvil System (F-1F-Serie) verwendet Schrittmotorsteuerungen und einen Mikroprozessor, um die beweglichen Formmatrizen jedes Mal automatisch zu positionieren, wenn die Presse für die genaueste Abstandsregelung zyklisch arbeitet.
Siehe die Betriebsreihenfolge der schwimmenden Ambosse
Optional ist ein halbautomatisches Handhabungssystem erhältlich, mit dem Teile aus einem Matrix-Tray in das Werkzeug und wieder heraus transportiert werden können.
*Für Quads: Ankerstäbe und/oder Ankerstäbe müssen vor der Verwendung dieses Modellwerkzeugs entfernt werden.
*Optionaler Eckenschnitt für Holme ist für die meisten Quads erhältlich.
Spezielles QFP-Werkzeug in der schwimmenden Ambosspresse mit Lader.
OMEGA-BIEGEOPTION
"C" Biegen an einem Metallgehäuseteil
Viererpack-Nest und optionales Eckenschneiden
Quad Pack Nest mit installiertem Quad und optionalem Eckenschneiden
Spezielles Viererpack-Nest mit Kastellationen
Omega-Biegung Optionen für spezielle Werkzeuge
Beschichtet, um Rostbildung zu verhindern
---
