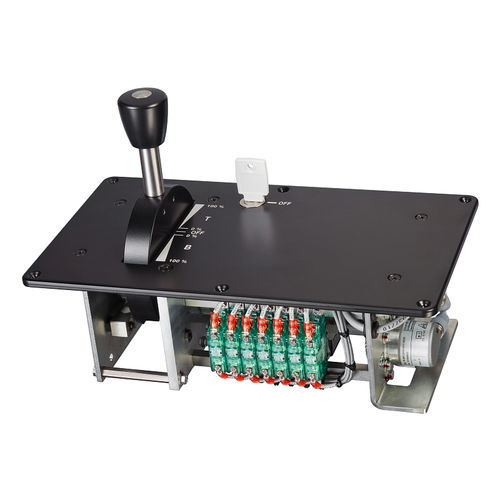

Multifunktions-Regler

Produktübersicht
Modulare Hauptsteuerungen für Traktionsfahrzeuge, ausgelegt zur Steuerung von Traktions- und Bremsfunktionen und zur Integration in das Fahrerpult. Geräte für Hauptstrecke, Straßenbahn und U-Bahn verfügbar; UIC612-konform. Ausführungen mit Dreh- oder Schiebebedienung und umfangreichen kundenspezifischen Optionen.

Ihre Vorteile

• Geeignet für alle Arten von Traktionsfahrzeugen (Hauptstrecke, Triebzug, Straßenbahn, U-Bahn)
• Erprobte, wartungsfreundliche modulare Bauweise
• Ergonomische Fahrhebel in verschiedenen Varianten
• Vollständig an Fahrzeug- und Bedienpultanforderungen anpassbar
• Große Auswahl an Zusatzfunktionen und Nebensteuerungen

Optionen

• Positionssensor für exakte Hebelrückmeldung (Spannung/Strom, Gray-Code)
• Sicherheitsverriegelung als Teil der Sicherheitssequenz
• Dead-man-Einrichtungen in mehreren Varianten (inkl. sensibler Berührungsoption)
• Bewegungsblockierung: vorwärts, rückwärts oder beidseitig
• Kommunikation: CAN / Ethernet / PWM
• Moduswahlschalter: Schlüssel, Drucktasten, pneumatisches Ventil

Hauptparameter (Tabelle)
Descriptions | Parameter
Schaltkontakte | Schaltstufen (Snap-action) Ith = 10A / Ith = 3A
Nennspannung | 24V DC / 72V DC / 110V DC (Optionen: 48V DC / 64V DC)
Positionssensor | Spannung 0…10V; Strom 0…20mA
Option | CAN / Ethernet / PWM
Temperaturbereich | -40°C ÷ 70°C
Mechanische Merkmale | (siehe nachstehende Punkte)
Bediengriff | Dreh-/Schieber
Griffgestaltung | T-Griff / Pilz / Kugel (Optionen: T-Griff mit Drucktaste, ergonomische Formen)
Dead-man | Sensible Berührung / Niederdrücken / Drehung (Varianten abhängig vom Fahrzeugtyp)
Schutzart IEC 60529 | IP00 (Snap-action Schalter IP40); höhere Werte auf Anfrage
Stoß- und Vibrationsfestigkeit | EN 61373
Lebensdauer | > 2×10^6 Zyklen

Controller für Hauptstrecke

• Für Hochgeschwindigkeitszüge, Lokomotiven und Triebzüge
• Kombinierter Traktions-/Dynamikbremscontroller mit integriertem Antriebsaktivitätskontroll
• UIC-konform (UIC612)
• Exakte Hebelpositionsmessung (Spannung/Strom, Gray-Code)
• Sicherheitsverriegelung und Sequenzintegration
• Dead-man-Varianten inkl. sensibler Berührungsoption
• Bewegungsverriegelungen und vielfältige Kommunikationsoptionen
• Nebensteuerungen verfügbar

Controller für Straßenbahnen

• Kombinierter Traktions-/Bremscontroller mit integriertem Antriebsaktivitätskontroll
• Positionssensor für exakte Hebelrückmeldung (Spannung/Strom, Gray-Code)
• Dead-man-Varianten inkl. sensibler Berührung
• Kommunikation CAN / Ethernet / PWM
• Straßenbahnglocke integrierbar
• Vertikale Variante zur Installation in der Armlehne des Fahrers

Controller für U-Bahn

• Kombinierter Traktions-/Dynamikbremscontroller mit integriertem Antriebsaktivitätskontroll
• Exakte Hebelpositionsmessung
• Dead-man-Varianten inkl. sensibler Berührung
• Kommunikation CAN / Ethernet / PWM
• Moduswahlschalter-Optionen: Schlüssel, Drucktasten
• Hohe Zuverlässigkeit der Ausgangssignale und robuste IP-Optionen
• Ergonomische Griffvarianten

Technische Daten

• Konformität: UIC612
• Schaltkontakte: Snap-action Schalter Ith = 10A oder Ith = 3A
• Nennspannungen: 24V DC, 72V DC, 110V DC (Optionen: 48V DC, 64V DC)
• Positionssensor-Ausgänge: Spannung 0…10V; Strom 0…20mA
• Kommunikationsschnittstellen: CAN, Ethernet, PWM
• Bedienarten: Dreh- oder Schiebebedienung
• Griffvarianten: T-Griff, Pilz, Kugel (Optionen: T mit Drucktaste, ergonomische Formen)
• Dead-man-Optionen: sensible Berührung, Niederdrücken, Drehung, Varianten mit Taste
• Schutzart (IEC 60529): IP00 Standard; Snap-action Schalter IP40; höhere IP-Werte auf Anfrage
• Betriebstemperaturbereich: -40°C bis +70°C
• Stoß- & Vibrationsqualifikation: EN 61373
• Mechanische Lebensdauer: > 2×10^6 Zyklen
• Anpassbarkeit: Modulares Design nach Kundenanforderungen; großes Angebot an Zusatzfunktionen und Nebensteuerungen
