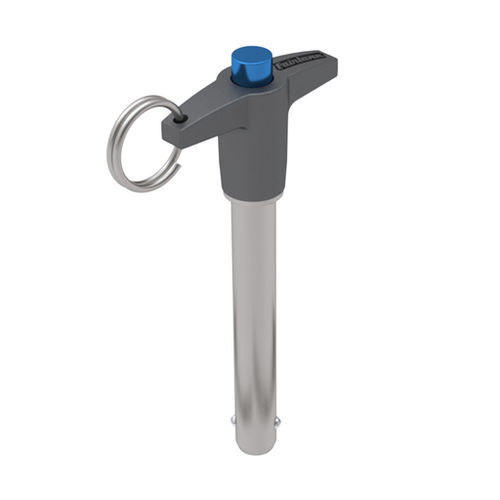

Kugelsperrbolzen mit T-Griff MTACH series

mit Knopfmit HeberingEdelstahl

Diese formschlüssigen Schnellspannstifte haben einen breiten Anwendungsbereich bei Befestigungs-, Fixier- und Ausrichtungsanwendungen. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Bolzen in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus rostfreiem Stahl 17-4 gefertigt. Die Griffe sind aus 380er Aluminiumdruckguss gefertigt und schwarz eloxiert. Die Stifte werden mit einem Edelstahl-Splintring zur Befestigung einer Kabelgarnitur geliefert. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 5 mm. Durchmesser Schaft - Max: 4,96 mm. Durchmesser Schaft - Min: 4.92 mm. Länge Griffstück: 10 mm. Breite an den Kugeln: 5.54 mm. Länge bis zur Spitze der Kugeln: 6 Höhe Handgriff: 30.7 mm. Durchmesser Basis des Griffs: 11.9 mm. Höhe Basis des Handgriffs: 19.3 mm. Durchmesser Knopf: 5.8 mm. Durchmesser Handgriff - Rand: 46,0 mm.
