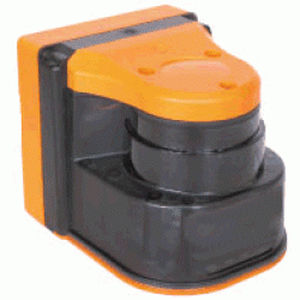

Raster-Detektor LS05LN

Laser

Funktionsprinzip Der LS05LN ist ein Hinderniserkennungssensor mit einer Laserlichtquelle mit 785 nm Wellenlänge. Es erkennt Objekte im vordefinierten Bereich durch Abtasten des 180°-Halbkreises und berechnet die Koordinaten des erfassten Objekts durch Messung von Abstand und Winkel. Das Produkt ist Laserklasse 1 sicher. Bereichseinstellung 31 verschiedene Flächenmuster und deren Koordinatenpunkte können mit Hilfe einer Anwendungssoftware und der seriellen Kommunikation RS232C eingestellt werden. Für jeden Bereich können 3-stufige Ausgänge ausgewählt werden. Bereichsumschaltung Die Bit-Eingabe an den Klemmstellen schaltet die vordefinierten Flächenmuster um. Störungsausgang Selbstdiagnosefunktionen überprüfen kontinuierlich die Laserstrahlung und die Motordrehung und liefern bei Fehlererkennung eine Störungsausgabe.
