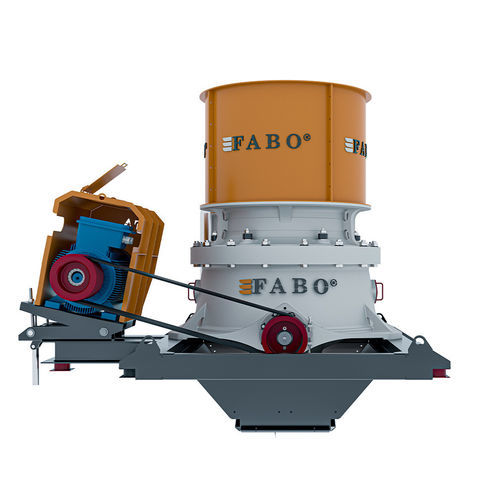

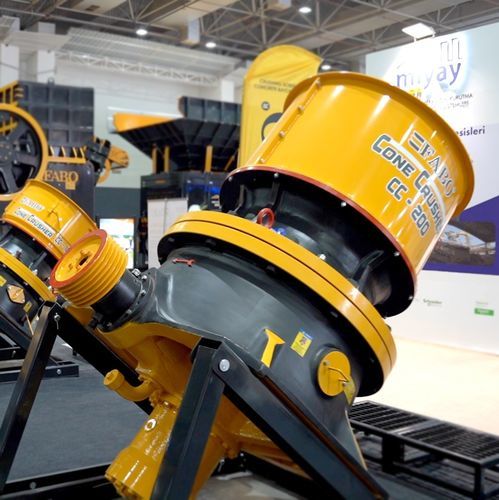

Kegelbrecher CC-200

stationärSekundärfür Mineralien

Produktübersicht
Der Kegelbrecher CC-200 ist eine Anlage zur Sekundärverarbeitung, ausgelegt für harte, abrasive Gesteine wie Granit, Basalt und Andesit. Mit einem 132-kW-Motor verarbeitet er je nach gewählter Brechkammertypologie bis zu 185 mm Zulauf und hat ein Betriebsgewicht von 10.516 kg. Der Brecher verwendet langlebige Verschleißteile und ist für einfache Wartung ausgelegt, um Teileverbrauch und Stillstandszeiten zu minimieren.

Hauptbauteile

• Gehäuse (unten und oben)
• Verstellring und Zuführplatte
• Kern und Hauptwelle
• Exzenterbuchse und Kegelantrieb
• Antriebsgruppe
• Brechschalen und Innenauskleidungen
• Auslaufrinne für das gebrochene Material
• Verstellmechanismus
• Schmiersystem

Technische Daten (Metrisch)
Crushing Chamber | EC | C | MC | M | MF | F | EF
Maximum Feed (mm) | 185 | 145 | 115 | 90 | 75 | 50 | 38
Motor Power | 132 kW
Weight | 10516 kg
Nominal capacity in tph (mm) with crusher operating in CSS (columns correspond to feed sizes: 4, 5, 6, 8, 10, 13, 16, 19, 22, 25, 29, 32, 35 (x2 cols merged), 38, 41):
Feed sizes (mm) | 4 | 5 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41
EC | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
C | - | - | - | - | - | 60 | 66-140 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-207 | 109-150 | 114
MC | - | - | - | - | - | 57-79 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 88-160 | 93-145 | 98-116 | - | -
M | - | - | - | - | 48-56 | 50-113 | 55-123 | 59-133 | 63-143 | 68-152 | 72-144 | 78-122 | 82-97 | - | - | -
MF | - | - | - | 42-49 | 44-100 | 47-106 | 51-115 | 55-124 | 59-126 | 63-114 | 67-92 | - | - | - | - | -
F | 32-47 | 34-71 | 35-78 | 37-83 | 39-88 | 43-96 | 46-92 | 49-77 | 53-63 | - | - | - | - | - | -
EF | - | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | -

Technische Daten (Imperial)
Crushing Chamber | EC | C | MC | M | MF | F | EF
Maximum Feed (inch) | 7'' | 6'' | 4'' | 3'' | 3'' | 2'' | 1''
Motor Power | 177 hp
Weight | 23.181 lb
Nominal capacity in tph (inch) with crusher operating in CSS (columns correspond to feed sizes: 0.1'', 0.2'', 0.2'', 0.3'', 0.4'', 0.5'', 0.6'', 0.7'', 0.8'', 0.9'', 1.1'', 1.2'', 1.3'' (x2 cols merged), 1.4'', 1.6''):
Feed sizes (inch) | 0.1'' | 0.2'' | 0.2'' | 0.3'' | 0.4'' | 0.5'' | 0.6'' | 0.7'' | 0.8'' | 0.9'' | 1.1'' | 1.2'' | 1.3'' | 1.4'' | 1.6''
EC | - | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
C | - | - | - | - | - | - | 60 | 66-140 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-207 | 109-150 | 114
MC | - | - | - | - | - | - | 57-79 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 88-160 | 93-145 | 98-116 | - | -
M | - | - | - | - | - | 48-56 | 50-113 | 55-123 | 59-133 | 63-143 | 68-152 | 72-144 | 78-122 | 82-97 | - | - | -
MF | - | - | - | - | 42-49 | 44-100 | 47-106 | 51-115 | 55-124 | 59-126 | 63-114 | 67-92 | - | - | - | - | -
F | 32-47 | 34-71 | 35-78 | 37-83 | 39-88 | 43-96 | 46-92 | 49-77 | 53-63 | - | - | - | - | - | -
EF | - | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | -

Eigenschaften / Technische Spezifikationen

• Modell: CC-200
• Typ: Kegelbrecher (sekundärer Brecher)
• Antriebsleistung: 132 kW (177 hp)
• Maximale Zuführung (metrisch): bis zu 185 mm je nach Brechkammertyp
• Maximale Zuführung (imperial): bis zu 7" je nach Brechkammertyp
• Gewicht: 10.516 kg (23.181 lb)
• Nominale Kapazität: detaillierte Kapazitätsbereiche je Brechkammertyp (EC, C, MC, M, MF, F, EF) und Zuführgröße siehe oben
• Ausgelegt für harte, abrasive Materialien wie Granit, Basalt und Andesit
• Niedriger Ersatzteilverbrauch dank langlebiger Verschleißteile
• Einfache Wartung und Reparatur zur Reduzierung der Betriebskosten
• Hauptbauteile: Gehäuse, Verstellring und Zuführplatte, Kern und Hauptwelle, Exzenterbuchse und Kegelantrieb, Antriebsgruppe, Brechschalen und Innenauskleidungen, Auslaufrinne, Verstellmechanismus, Schmiersystem
