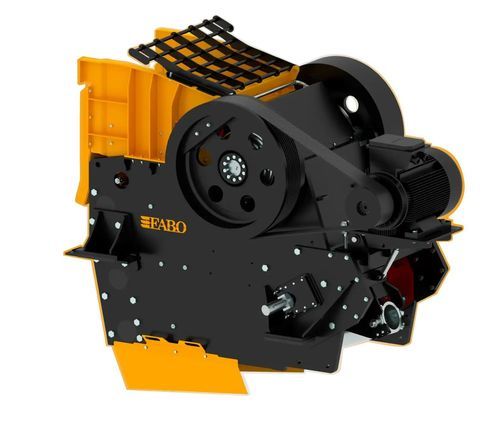

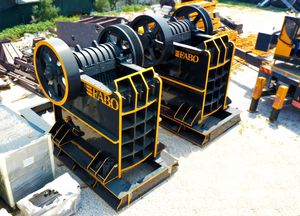

Backenbrecher CLK 11-75

stationärPrimär

Übersicht
Backenbrecher werden zum Zerkleinern harter, abrasiver, silica‑reicher Materialien wie Basalt und Granit eingesetzt. Der CLK 11-75 ist ein verschraubter Primär‑Backenbrecher für Steinbrüche, der einen verschraubten Schwerrahmen, hohe Schwungraddrehzahlen und eine hydraulische Verstellung der beweglichen Backe zur Erleichterung von Betrieb und Wartung kombiniert.

Hauptmerkmale

• Verschraubte, schwere Bauweise für Einsatz in Steinbrüchen
• Hohe Brechleistung für harte, abrasive Materialien (Basalt, Granit)
• Hohe Schwungraddrehzahl für maximale Kapazität
• Hydraulische Öffnungsregelung der beweglichen Backe bedienerfreundlich
• Wartungsfreundliche, verschraubte Verschleißplatten
• Lager der Exzenterwelle mit Hitzesensor‑Schutz

Hervorgehobene Komponenten / Symbole

• Backenbrecher (Primärbrecheinheit)
• Bewegliche Backe (hydraulisch verstellbare Öffnung)
• Maximale Beschickung: 760 mm
• Motor: 110 kW

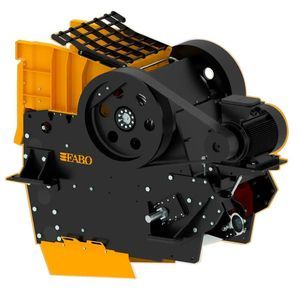

Bauteile des verschraubten Backenbrechers

• 1 - Festgehäuse: Festgehäuse geschützt gegen Abrasion und starke Stöße
• 2 - Bewegliche Backe: Öffnung über das hydraulische System verstellbar
• 3 - Verschleißplatten: Verschraubte, austauschbare Verschleißplatten schützen das Festgehäuse und ermöglichen schnellen Austausch
• 4 - Schwungräder: Hochdrehende Schwungräder aus SFERO‑Guss für maximale Kapazität
• 5 - Exzenterwellen‑Gruppe: Ermöglicht die Bewegung der beweglichen Backe; Lager mit Hitzesensor‑Schutz
• 6 - Spannereinheit: Hydraulisches System zur Veränderung der Öffnung der beweglichen Backe; bedienbar durch Personal

Technische Zeichnung / Versandabmessungen
Technische Zeichnungen und Versandabmessungen sind auf der Produktseite als Zeichnungen und Tabellen in metrischen und imperialen Einheiten verfügbar.

Technische Daten

• Serie / Modellfamilie: CLK series
• Handelsbezeichnung: CLK 11-75 Bolted Type Jaw Crusher
• Maximale Beschickungsgröße: 760 mm
• Antrieb / Motorleistung: 110 kW
• Struktur: Verschraubte Bauweise, Festgehäuse geschützt gegen Abrasion und Stöße
• Bewegliche Backe: Bewegliche Backe mit hydraulischer Öffnungseinstellung
• Verschleißplatten: Verschraubte, austauschbare Verschleißplatten
• Schwungräder: Hochdrehende Schwungräder, SFERO‑Guss
• Exzenterwellen‑Gruppe: Ermöglicht die Bewegung der beweglichen Backe; Lager mit Hitzesensor‑Schutz
• Spanner: Hydraulische Spannereinheit zur Anpassung der Öffnung der beweglichen Backe
• Hauptanwendung: Zerkleinern harter, abrasiver, silica‑reicher Materialien (z. B. Basalt, Granit)
• Wartung: Konzipiert für einfache Wartung und Austausch von Bauteilen
