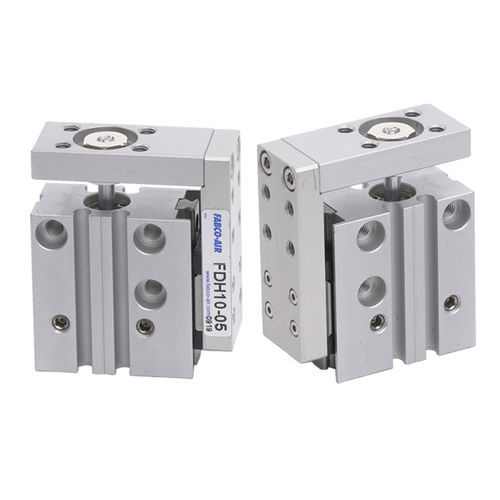

Pneumatikzylinder FDH series

mit MagnetkolbendoppeltwirkendEdelstahl

Robuste, funktionsreiche, platzsparende pneumatische Schlitten mit komfortabler Montage Der kompakte Fingerschlitten der Serie FDH vereint geringe Abmessungen, eine robuste Konstruktion, flexible Montage und ein Schienenlagersystem, das einen reibungslosen Betrieb ermöglicht. Der Schlitten ist mit einem Zylinderblock, einer Deckplatte und einer vorderen Werkzeugstange aus eloxiertem Aluminium sowie Kupplungsmuttern aus Edelstahl robust gebaut. Das robuste Gehäuse beherbergt einen Standard-Magnetkolben und einen reparierbaren Luftzylinder, und interne Gummipuffer sorgen für einen gedämpften Anschlag. Die Sensoren mit rundem Profil verfügen über Überspannungsschutz, Verpolungsschutz, eine LED-Anzeige und extrem schnelle Schaltgeschwindigkeiten. Die Montage ist einfach und bequem dank der seitlichen Durchgangsbohrungen mit C-Bohrungen im Gehäuse, der Gewindebohrungen auf vier Flächen und der etwas schmaleren Werkzeugstangen, die einen seitlichen Montageabstand zwischen Werkzeugstange und Montagefläche ermöglichen. Wichtige Spezifikationen Merkmale - Magnetkolben standardmäßig - Vier 4 mm-Schlüssellochsensor-Montageschlitze, zwei pro Seite - Gummipuffer für gedämpften Anschlag - Gewindelöcher auf der oberen Werkzeugplatte - Klar eloxierte Werkzeugleiste und Werkzeugplatte - Seitliche Durchgangslöcher mit C-Bohrungen im Gehäuse - Seitliche, untere und hintere Gewindebohrungen - Anschlüsse auf beiden Seiten und auf der Rückseite - Schmale Werkzeugstangen, die eine seitliche Montage mit Abstand zwischen Werkzeugstange und Montagefläche ermöglichen TECHNISCHE VORTEILE - Eloxiertes Aluminium mit rostfreien Kupplungsmuttern - Reparierbarer eingebauter Luftzylinder - Längere Hübe für alle Modelle
