Rückkühler nach Maß IDCU

Kurzbeschreibung

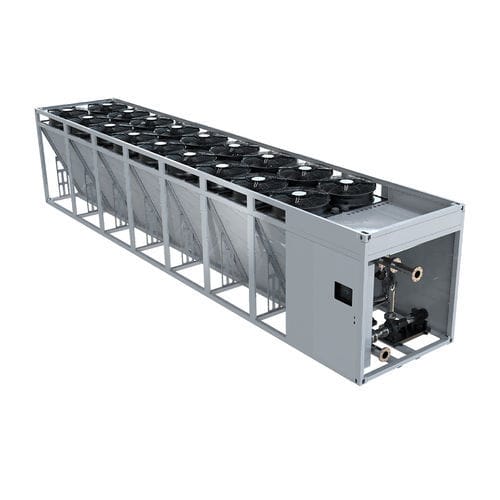

Die integrierte Trockenkühleinheit von EXTRCOOL ist eine vollautarke, containerisierte Wärmeabfuhrlösung, speziell entwickelt für unternehmenskritische Flüssigkeitskühlinfrastrukturen in KI- und HPC-Rechenzentren. Die Einheit vereint Trockenkühler, Pumpeneinheit und Steuerungssysteme in einem standardisierten Container-Formfaktor und ermöglicht Plug-and-Play-Betrieb für einen stabilen 24/7-Betrieb mit niedrigem PUE-Wert.

Technische Kernvorteile

• All-in-One-Containerdesign: Kombiniert hocheffiziente Rippenrohr-Wärmetauscher, EC-Lüfteranordnungen, Pumpenmodule und Steuerungssysteme in einem standardisierten Container-Formfaktor und vermeidet aufwendige Montage vor Ort.
• Hochleistungs-Wärmeabfuhr: Großflächige Rippenrohrkonstruktion zusammen mit drehzahlvariablen EC-Ventilatoren maximiert den Wärmeaustausch an der Luftseite und führt Abwärme aus geschlossenen Flüssigkeitskreisläufen effektiv ab, ohne Kaltwassersysteme.
• Robuste, für den Außenbereich geeignete Konstruktion: Nach ISO-Containernormen gefertigt, mit wetterbeständigen Gehäusen, korrosionsbeständigen Beschichtungen und vibrationsdämpfenden Strukturen für langfristige Zuverlässigkeit.
• Plug-and-Play-Bereitstellung: Vorgeprüfte Rohrleitungen, Pumpen und Steuerungen ermöglichen schnellen Anschluss an CDU-, Kühlplatten- und Verteilersysteme und verkürzen die Inbetriebnahmezeit vor Ort deutlich.
• Geräuscharmer und energiesparender Betrieb: Drehzahlvariable Lüfter und Pumpen passen Durchfluss dynamisch an die Kühlmitteltemperatur an, reduzieren Stromverbrauch und senken den PUE-Wert des Rechenzentrums.

Produktspezifikation (Tabelle - Auszug)
Attribut - Spezifikation
Marke - EXTRAKOOL
Modellreihe - Integrierte Trockenkühleinheit der IDCU-Serie
Kühlart - Luft-Flüssigkeits-Trockenkühlung
Produktkategorie - Containerisierte Wärmeabfuhreinheit
Kompatible Systeme - CDU, Flüssigkeitskühlgestelle, Kühlplattenkreisläufe
Herkunftsort - Guangdong, China

Teilenummern - EXT-150DC; EXT-200DC; EXT-300DC; EXT-600DC; EXT-1000DC; EXT-1600DC; EXT-2000DC
Nennkühlleistung - 150 kW; 200 kW; 300 kW; 600 kW; 1000 kW; 1600 kW; 2000 kW
Kühlmittel - FSK 40 (alle Modelle)
Installationstyp - Horizontale Installation
Arbeitsumfeld T&H - -30°C ~ 45°C / RH5 ~ 90%
Lagerumgebung T&H - -45°C ~ 70°C / RH5 ~ 93%
Temperaturdifferenz Luft/Flüssigkeit - 10°C/5°C (bei einigen Modellen 10°C/6,5°C)
Lufttemperatur (Einlass/Auslass) - typ. 30°C / 40°C
Flüssigkeitstemperatur Sekundärseite (Ausgang/Eingang) - z.B. 35°C/40°C (modellabhängig bis 38°C/44,5°C)
Luftdurchsatz - 50.000; 60.000; 100.000; 240.000; 300.000; 540.000; 600.000 m³/h (modellabhängig)
Flüssigkeitsdurchflussrate - 500; 650; 1000; 2000; 3200; 4000; 5000 l/min (modellabhängig)
Stromversorgung - 3P AC380V 50/60Hz; 3P AC480V 60Hz
Dual-Power-ATS - Ja (alle Modelle)
Kontrolltyp - PID-Regelverfahren; Regelung der Lüfterdrehzahl basierend auf Temperatursensor (Zulauf-/Rücklaufwasser)
Leckageerkennung - Ja (alle Modelle)
Automatische Umschaltung redundanter Lüfter - N+1 (alle Modelle)
Stromverbrauch (typ.) - <5 kW; <8 kW; <12 kW; <28 kW; <32 kW; <58 kW; <67 kW (modellabhängig)
Kommunikation - Modbus RTU & TCP/IP
Auslegungsdruck - >10 Bar
Ungefähres Gewicht - 800 kg; 1200 kg; 1650 kg; 3800 kg; 4000 kg; 7800 kg; 8000 kg (modellabhängig)
Schutzstufe - IP55 (alle Modelle)
Abmessungen (B x T x H) mm - 1850×2200×2100; 2250×2200×2100; 2850×2200×2100; 5800×2280×2535; 5800×2280×2535; 11900×2280×2535; 11900×2280×2535 (modellabhängig)

Ideale Anwendungsszenarien

• KI-Rechenzentren: Wärmeabfuhr für GB200/GB300 GPU-Flüssigkeitskühlsysteme und dichte KI-Trainingsworkloads.
• HPC- und Supercomputing-Cluster: Schlüsselfertige Kühllösungen für Flüssigkeitskühlkreisläufe in wissenschaftlichen und simulationsintensiven Systemen.
• Nachrüstung von Luft- zu Flüssigkeitskühlung: Ermöglicht Modernisierungen für konventionelle luftgekühlte Rechenzentren ohne bestehende Kaltwasserinfrastruktur.
• Edge- und Colocation-Rechenzentren: Kompakte containerisierte Formfaktoren unterstützen Außeneinsatz bei beengten Platzverhältnissen.
• Hybride Flüssigkeitskühlungsarchitekturen: Integration in CDU-Systeme zur teilweisen oder vollständigen Flüssigkeitskühlung.

Häufig gestellte Fragen (Auszug)

• Wozu dient eine integrierte Trockenkühleinheit? Eine containerisierte Komplettlösung zur Wärmeabfuhr für Flüssigkeitskühlsysteme, die Trockenkühler, Pumpen und Steuerung in einem Gehäuse vereint und damit komplexe Kaltwasserinfrastruktur überflüssig macht.
• Welche Vorteile gegenüber einem eigenständigen Trockenkühler? Schnellere Inbetriebnahme, werkseitig getestete Komponenten, vereinfachte Installation vor Ort und geringerer Installationsaufwand mit konsistenter Leistung ab dem ersten Betriebstag.
• Ist das Gerät mit gängigen CDU-Systemen kompatibel? Die Einheiten unterstützen Standarddrücke und -temperaturen im Flüssigkeitskreislauf und sind mit anpassbaren Flanschanschlüssen konzipiert, um Kompatibilität mit handelsüblichen Kühlsystemen zu gewährleisten.

caractéristiques / spécifications techniques

• Marke: EXTRAKOOL
• Modellserie: IDCU series
• Kühlprinzip: Luft-Flüssigkeits-Trockenkühlung, containerisiert
• Typische Leistungen: 150 kW bis 2000 kW (modellabhängig)
• Flüssigkeitsmedium: FSK 40
• Kommunikationsschnittstellen: Modbus RTU & TCP/IP
• Schutzart: IP55
• Auslegungsdruck: >10 Bar
• Versorgung: 3P AC380V 50/60Hz (auch 3P AC480V 60Hz möglich)
• Besondere Merkmale: PID-Regelung, Leckageerkennung, N+1 Lüfter-Redundanz, duale Stromversorgung (ATS)
