Kühlaggregat für Lebensmittelanwendungen

für Industrieanwendungenfür Lagerhallenfür Supermärkte

Produktzusammenfassung

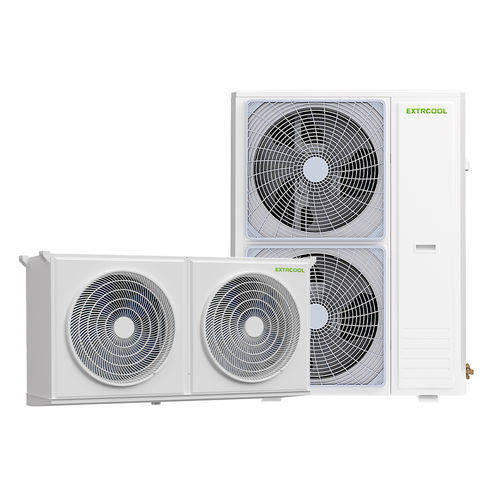

Die KI-gesteuerte Voll-Inverter-Kälteanlage EXTRCOOL ist ein Split-System, ausgelegt für industrielle und gewerbliche Kältekettenanwendungen. Schlüsselkomponenten sind ein mehrreihiger L-förmiger Großverdampfer, ein EVI Doppelrotor DC-Inverter-Kompressor (GMCC), ein DC-Variable-Speed Außenlüfter und doppelte elektronische Expansionsventile (EEV/EVI). Das System bietet präzise Temperaturregelung, energieeffiziente Invertersteuerung und stabile Leistungen bei tiefen Temperaturen; optionale 5G-Fernverwaltung verfügbar.

Design & Zuverlässigkeit
Die Anlage verfügt über eine Frostschutzheizung für die Kondensatleitung, großstufige Lamellen (2,4–6 mm) und ein Edelstahlblechgehäuse mit korrosionsbeständigem Beschichtung. Das Chassis ist mit einem Heiß-Kältemittel-Enteisungssystem ausgestattet, das Vereisung am Verdampfer und auf der Bodenwanne verhindert. Präzise Regelung und intelligente Abtauzyklen reduzieren manuelle Eingriffe und unterstützen den dauerhaften Betrieb unter anspruchsvollen Bedingungen.

Betriebliche Vorteile
Die KI-basierte Invertersteuerung passt in Echtzeit Kompressordrehzahl, Kälteleistung und Abtauzyklen anhand von Umgebungs- und Betriebsdaten (Temperatur, Lagerbeladung, Türzyklen, Gerätestatus) an. Diese adaptive Regelung minimiert Temperaturschwankungen, verringert Produktverluste und senkt Lebenszykluskosten für Energie und Wartung gegenüber konventionellen Festdrehzahlgeräten.

Kernkomponenten & zentrale Konstruktionsmerkmale

• Breiter Einsatzbereich: zuverlässiger Betrieb von -35°C bis 52°C.
• Hocheffizienter Verdampfer: wählbar mit Außen- oder Innenrotor-Ventilatoren und großstufigen Lamellen 2,4–6 mm für verbesserten Wärmeaustausch.
• Korrosionsbeständiger Aufbau: beschichtete Edelstahkomponenten und anpassbare Lamellenoptionen für raue Umgebungen.
• Umfassender Vereisungsschutz: Kondensatleitungsheizung und Heiß-Kältemittel-Enteisung des Chassis für unterbrechungsfreien Betrieb.

Vorteile der KI-Frequenzumwandlung

• Höhere Energieeffizienz: gesteigerter COP und reduzierte Betriebskosten gegenüber Festdrehzahlsystemen.
• Schnelle Kühlleistung: breiter Betriebsbereich und schnelle Steuerung für zügige Temperaturwiederherstellung.
• Verlängerte Lebensdauer: Frequenzmodulation reduziert Start-/Stopp-Zyklen und Bauteilverschleiß.
• Präzise Temperaturstabilität: enge Regelung zum Schutz der Produktqualität.
• Leiser Betrieb: geeignet für verschiedene Einsatzorte.
• PV-Kompatibilität: in vielen Fällen Betrieb mit Photovoltaikstrom ohne zusätzlichen Wechselrichter möglich.

Vorteile der Heiß-Fluorid-Abtauung

• Extrem kurze Abtauzyklen: Abtauung in Minuten im Vergleich zu elektrischen Methoden.
• Minimale Temperaturabweichung während des Abtauens: schützt die Frische der Produkte.
• Niedrigere Betriebskosten: höhere thermische Effizienz gegenüber elekt. Abtauung.
• Weniger Wartungsaufwand: stabile Abtautechnik reduziert Häufigkeit von Teilewechseln.

Merkmale des Heiß-Fluor-Eisaufschmelzens

• Präzise Eisentfernung: Vorheizung verhindert mechanische Kratzschäden am Verdampfer.
• Deutliche Energieeinsparung: hocheffiziente thermische Energie reduziert Stromverbrauch.
• Automatischer Betrieb: startet bei starker Vereisung, um Abschaltungen zu verhindern.
• Erhöhte Betriebssicherheit: nutzt heiße Abgase zum Schmelzen von Eis auch bei instabiler Stromversorgung.

Anwendungsbereiche

• Präzise Temperaturregelung über einen großen Bereich: KI-Frequenzumwandlung ermöglicht ±0,5°C Steuerung von -20°C bis 40°C.
• Pharma- und Chemielagerung: präzise Kontrolle mit Redundanzoptionen und geringen Schwankungen.
• Kühlkettenlager: Mehrzonenkontrolle und kosteneffiziente Frequenzregelung.
• Lebensmittelverarbeitung und Langzeitlagerung: erfüllt Anforderungen an Schnellgefrierung und Dauerbetrieb.
• Einzelhandel und Großmärkte: standardisierte, kundenspezifische Lösungen, geringe Stellfläche, niedrige Geräuschentwicklung und einfache Wartung.
• Obstreifung und Vorabkühlung: schnelle Vorkühlung und geregelte Nachreifung durch Frequenzumwandlung mit präziser Temperaturerhöhung.

Produkt-Parameter-Tabelle
Außeneinheit Modell: EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
Netzanschluss: 220V/~50Hz (einige Varianten) | 380V/3N~50Hz (andere)
Nenn-Kühlleistung (kW): 12.00 | 12.00 | 16.00 | 19.70 | 23.80
Nenn-Aufnahmeleistung (kW): 4.61 | 4.61 | 6.18 | 7.82 | 9.33
Nenn-Kühl-COP (kW/kW): 2.60 | 2.60 | 2.59 | 2.52 | 2.55
Max. Eingangsleistung (A): 7.00 | 7.00 | 9.00 | 10.50 | 13.00
Max. Eingangsstrom (A): 31.80 | 11.80 | 15.20 | 17.70 | 22.00
Außengeräusch (dB(A)): 57 | 57 | 59 | 60 | 61
Kältemittel: R410A (alle Modelle)
Schutzart: IPX4 (alle Modelle)
Außeneinheit Abmessungen (L×B×H mm): 1110×454×940 | 1110×454×940 | 1110×454×940 | 1010×450×1266 | 1135×454×1440
Außeneinheit Nettogewicht (kg): 86 | 84 | 90 | 95 | 125
Anschlussrohr (Flüssig/Gas mm): 9,52/15,88 (meiste Modelle) | 9,52/19,05 (EXT230CT)
Verdichtertyp: EVI DC Inverter Doppelrotor (GMCC); Anzahl: 1 pro Außeneinheit
Lüfter (außen) Typ: DC Inverter Lüfter (Welling); Anzahl: 1 oder 2 je nach Modell
Drosselmethode: EEV/EVI Doppel-Elektronisches Expansionsventil (alle Modelle)
Inneneinheit Modell: EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
Inneneinheit Lüftertyp: Außenrotor-Axialventilatoren; Anzahl: 2 für kleinere Modelle, 3 für größere Modelle
Inneneinheit Ventilatorleistung (W): 180×2 | 180×2 | 260×2 | 260×2 | 260×3
Innenluftvolumen (m³/h): 3000×2 | 3000×2 | 4500×2 | 4500×2 | 4500×3
Abtauheizmethode Tropfschale: Heißgas / Heißkältemittel-Abtauung (alle Modelle)
Konensat-Anti-Frost-Heizung (W): 100 (alle Modelle)
Lagertemperaturbereich: -20°C ~ 40°C (nomineller Regelbereich)
Verdampfungstemperaturbereich: -30°C ~ 15°C
Schutzklasse: IPX4 (innen und außen wie angegeben)
Inneneinheit Abmessungen (mm): 1357×395×720 (aufgelistete Inneneinheiten)
Inneneinheit Nettogewicht (kg): 49 | 49 | 55 | 55 | 76
Anwendbares Volumen (0°C, m³): EXT120C/EXT120CT: 90–130 m³; EXT160CT: 120–220 m³; EXT200CT: 200–310 m³; EXT230CT: 300–400 m³
Anwendbares Volumen (-20°C, m³): EXT120C/EXT120CT: 20–30 m³; EXT160CT: 25–40 m³; EXT200CT: 35–55 m³; EXT230CT: 50–80 m³
Hinweis: Auswahl abhängig von Isolierung, effektivem Volumen, Außenbedingungen, Eintrittstemperatur und Türöffnungsfrequenz. Detaillierte Berechnung für den konkreten Einsatzfall durchführen.

Technische Daten

• Marke: EXTRCOOL
• Modellreihe: KI-gesteuerte Voll-Inverter-Kälteanlage für Kältespeicher (EXT120C, EXT120CT, EXT160CT, EXT200CT, EXT230CT)
• Kältemittel: R410A
• Netzanschlussoptionen: 220V/~50Hz und 380V/3N~50Hz je nach Modell
• Nenn-Kühlleistungsbereich: 12,0–23,8 kW
• Nenn-Aufnahmeleistungsbereich: 4,61–9,33 kW
• COP-Bereich: ~2,52–2,60
• Umgebungstemperaturbereich: -35°C bis 52°C
• Lagertemperaturregelbereich: -20°C bis 40°C mit ±0,5°C Präzision (typisch)
• Verdampfungstemperaturbereich: -30°C bis 15°C
• Abtaumethode: Heißgas / Heißkältemittel-Enteisung
• Anti-Eis-Maßnahmen: Kondensatableitungsheizung und Heißkältemittel-Enteisung
• Verdichter: EVI DC Inverter Doppelrotor (GMCC)
• Lüfter: DC Inverter Außenlüfter; Außenrotor-Innenlüfter
• Schutzgrad: IPX4
