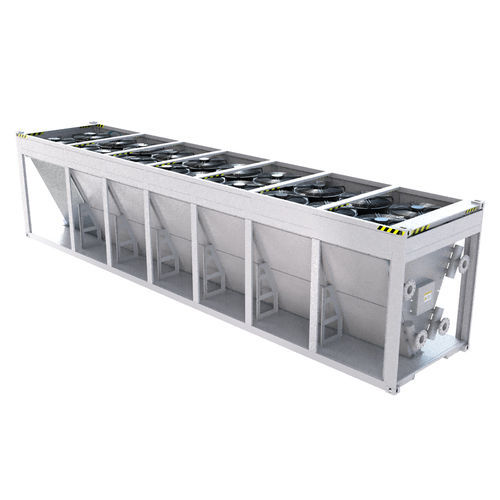

Rückkühler EXT series

Übersicht
Luft‑zu‑Flüssigkeit‑Trockenkühler für hochdichte Flüssigkeitskühlsysteme. Für unternehmenskritische Flüssigkeitskühlinfrastrukturen in AI‑ und HPC‑Rechenzentren entwickelt, leitet der EXTRCOOL Dry Cooler Abwärme aus CDU‑Schleifen effizient ab und ermöglicht einen zuverlässigen, PUE‑armen Betrieb für leistungsstarke GPU‑Server und dichte Racks. Wenn die Leistungsdichte pro Rack 50 kW übersteigt, liefert dieses Enterprise‑Gerät kontinuierliche, energieeffiziente Wärmeabfuhr für den 24/7‑Betrieb.

Kerntechnische Vorteile

• Hocheffiziente Wärmeabfuhr: Großflächiger lamellenbestückter Rohrwärmetauscher kombiniert mit hochstatischen Ventilatoren maximiert den luftseitigen Wärmeübergang und leitet Wärme aus geschlossenen Flüssigkeitskreisläufen ohne Einsatz von Kaltwassersystemen ab.
• Robustes containerisiertes Design: Nach ISO‑Containerstandards für den Außeneinsatz gefertigt, mit witterungsbeständigen Gehäusen, korrosionsbeständigen Beschichtungen und vibrationsgedämpften Strukturen.
• Skalierbare modulare Architektur: Parallele Mehrventilatorenkonfiguration ermöglicht flexible Kapazitätsanpassung und unterstützt Flüssigkeitskühlsysteme von 100 kW bis in den MW‑Bereich.
• Leiser & energieeffizienter Betrieb: Drehzahlgeregelte EC‑Ventilatoren passen den Luftstrom nach Kühlmitteltemperatur an, um den Stromverbrauch zu senken und den PUE zu reduzieren.
• Plug‑and‑play‑Integration: Standardflanschanschlüsse und vorab getestete Rohrleitungen vereinfachen die Integration mit CDU, Cold‑Plate‑ und Verteilsystemen für schnelle Inbetriebnahme.

Produktspezifikationen
Attribut: Spezifikation
Brand: EXTRCOOL
Model Series: DC-Series Dry Cooler
Product Type: Dry cooler (DC)
Cooling Type: Air-to-liquid dry cooling
Product Category: Liquid cooling heat rejection unit
Compatible Systems: CDU, liquid cooling racks, cold plate loops
Place of Origin: Guangdong, China
Installation Type: Horizontal installation
Coolant: PG40
Working environment T&H: -30°C ~ 45°C / RH5 ~ 90%
Storage environment T&H: -45°C ~ 70°C / RH5 ~ 93%
Air & Liquid temp gap: typically 10°C (varies by model)
Air temp (in/out): typical 30°C / 40°C
Secondary side liquid temp (out/in): ranges by model (examples: 35°C/40°C; 38°C/43°C; up to 44.5°C for larger units)
Air flow rate (by model): EXT-150DC: 50,000 m³/h • EXT-200DC: 60,000 m³/h • EXT-300DC: 100,000 m³/h • EXT-600DC: 240,000 m³/h • EXT-1000DC: 300,000 m³/h • EXT-1600DC: 540,000 m³/h • EXT-2000DC: 600,000 m³/h
Liquid flow rate (by model): EXT-150DC: 500 LPM • EXT-200DC: 650 LPM • EXT-300DC: 1000 LPM • EXT-600DC: 2000 LPM • EXT-1000DC: 3200 LPM • EXT-1600DC: 4000 LPM • EXT-2000DC: 5000 LPM
Power Supply: 3P AC 380V 50/60Hz (also 3P AC 480V 60Hz option)
Dual power ATS: Yes
Control type: PID control method, regulating fan speed based on temperature sensor (supply/return water)
Leak Detection: Yes
Redundant Fan Automatic Switchover: N+1 configuration
Power consumption (by model approximate): EXT-150DC < 5 kW • EXT-200DC < 8 kW • EXT-300DC < 12 kW • EXT-600DC < 28 kW • EXT-1000DC < 32 kW • EXT-1600DC < 58 kW • EXT-2000DC < 67 kW
Communication: Modbus RTU & TCP/IP
Design pressure: > 10 Bar
Protection level: IP55
Approx. Weight (by model): EXT-150DC: 800 kg • EXT-200DC: 1200 kg • EXT-300DC: 1650 kg • EXT-600DC: 3800 kg • EXT-1000DC: 4000 kg • EXT-1600DC: 7800 kg • EXT-2000DC: 8000 kg
Dimensions (W x D x H) mm (by model): EXT-150DC: 1850 x 2200 x 2100 • EXT-200DC: 2250 x 2200 x 2100 • EXT-300DC: 2850 x 2200 x 2100 • EXT-600DC: 5800 x 2280 x 2535 • EXT-1000DC: 5800 x 2280 x 2535 • EXT-1600DC / EXT-2000DC: 11900 x 2280 x 2535

Ideale Einsatzszenarien

• AI‑Rechenzentren: Zuverlässige Wärmeabfuhr für GPU‑Flüssigkeitskühlsysteme bei hochdichten AI‑Workloads.
• HPC & Supercomputer‑Cluster: Effiziente Kühlung für wissenschaftliche Berechnungen und Ingenieursimulationen.
• Retrofit Luft‑zu‑Flüssigkeit: Ermöglicht Upgrades von herkömmlichen luftgekühlten Rechenzentren ohne Kaltwasserinfrastruktur.
• Edge‑ & Colocation‑Rechenzentren: Unterstützt Außenaufstellung und platzbeschränkte Installationen durch kontainerisierte, kompakte Bauform.
• Hybride Flüssigkeitskühlarchitekturen: Integration mit CDU‑Systemen für teil‑ oder vollflächige Flüssigkeitskühlungen.

Warum diesen Trockenkühler wählen?
Trockenkühler machen komplexe Kaltwassersysteme überflüssig und bieten eine skalierbare Lösung zur Wärmeabfuhr in flüssigkeitsgekühlten Rechenzentren. Dieses Gerät verbindet hohe thermische Leistung, robuste Einsatzfähigkeit und flexible Integration, um den Anforderungen von AI‑ und HPC‑Workloads gerecht zu werden und dabei stabilen, leisen und energieeffizienten Betrieb das ganze Jahr zu ermöglichen.

Häufig gestellte Fragen

• 1. Wozu dient ein Trockenkühler in Flüssigkeitskühlsystemen? Ein Trockenkühler leitet Abwärme aus Flüssigkeitskühlkreisen an die Umgebungsluft ab und fungiert als Wärmeabfuhrgerät für CDU‑Systeme, wodurch Kaltwassersysteme entfallen.
• 2. Warum einen Trockenkühler statt eines Kühlturms verwenden? Trockenkühler arbeiten ohne Wasserevaporierung, eliminieren Wasserverbrauch und Legionellen‑Risiko und benötigen in der Regel weniger Wartung.
• 3. Ist der Trockenkühler mit CDU‑Systemen kompatibel? EXTRCOOL Trockenkühler unterstützen Standarddrücke und ‑temperaturen von Flüssigkeitskreisen und bieten anpassbare Flanschverbindungen zur Anpassung an die meisten kommerziellen CDU‑ und Racksysteme.

Technische Spezifikationen / Merkmale

• Brand: EXTRCOOL
• Model Series: DC-Series Dry Cooler
• Product Type: Dry cooler (DC) – Air-to-liquid dry cooling
• Part Numbers: EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Rated cooling capacity: 150 kW – 2000 kW (model dependent)
• Coolant: PG40
• Installation: Horizontal
• Operating ambient: -30°C to 45°C; Storage: -45°C to 70°C
• Control & communication: PID fan control; Modbus RTU & TCP/IP
• Design pressure: > 10 Bar
• Protection: IP55
• Redundancy: N+1 fans, dual power ATS available
• Typical power supply: 3P AC380V 50/60Hz (3P AC480V 60Hz option)
• Approx. weight & dimensions: see model-specific values above
