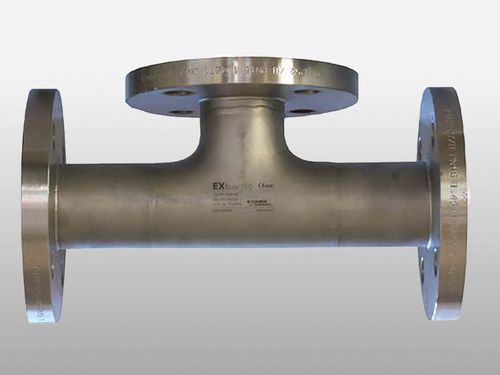

Durchflussarmatur für Sensor EXflow 710

Produktübersicht
Das Durchflussgefäß EXflow 710 ist ein Zubehörteil, das für wechselbare Einbaustutzen und statische Armaturen konzipiert ist. Es ist vorgesehen für die Wechselarmaturen EXtract 810 und 810M sowie für die statische Einbauarmatur EXstatic 310. Die Konstruktion positioniert den Sensor direkt im Prozessstrom, um repräsentative und wiederholbare Messwerte zu gewährleisten. Das Gehäuse besteht aus Edelstahl und ist in verschiedenen Nennweiten und Anschlussvarianten verfügbar. Eine optionale leitfähige ETFE-Auskleidung erhöht die Chemikalienbeständigkeit bei aggressiven Medien.

Kompatibilität
Passend zur direkten Integration von Sensoren mit Wechselarmaturen EXtract 810 / 810M und der statischen Armatur EXstatic 310. Ermöglicht Inline-Installation und den Sensorwechsel ohne Prozessunterbrechung.

Ihre Vorteile

• Verfügbare Nennweiten: DN25 / 1" und DN50 / 2"
• Wählbare Durchflussrichtung: 90° oder 180°
• Werkstoffoptionen: Edelstahl (1.4571 / 316Ti) oder ETFE-ausgekleidete Ausführung (leitfähig optional)
• Verschiedene Prozess- und Sensoranschlussvarianten
• Auslegung bis 16 bar und 140 °C
• DN50-Flanschversion auf Anfrage mit PFA-Auskleidung (natur oder leitfähig) in Edelstahl 1.4571 oder beschichtetem Stahl P235GH

Konfigurationsoptionen (Auswahl auf der Produktseite)

• Material: Edelstahl 1.4571 / 316Ti oder Edelstahl 1.4571 / 316Ti mit ETFE-Auskleidung
• Prozessanschluss: Flansch DN25, Flansch DN50 PN16, Flansch ANSI 1" , Flansch ANSI 2" 150lbs, Anschweißstutzen DN25 / 1" oder DN50 / 2"
• Halter / Sensoranschluss: Flansch DN50, Flansch ANSI 2" , G1 1/4" Aufnahme, Innengewinde NPT 3/4" , Innengewinde G3/4"
• Durchflussrichtung: 180° oder 90°

Spezifikationen
Material: 1.4571 / 316Ti (ETFE-ausgekleidet optional)
Prozessdruck: max. 16 bar
Prozesstemperatur: max. 140 °C
Prozessanschluss: Flansch DN25 / DN50 / ANSI 1" / ANSI 2" , Anschweißanschluss
Sensoranschluss: Flansch DN50 / ANSI 2" , Gewinde G1 1/4" / G3/4" / NPT 3/4"
Durchflussrichtung: 90° oder 180°

Anwendungen

• Inline-Messungen
• Messpunkte im Bypass
• Chemische Prozessanwendungen
• Wasser- und Abwasserbehandlung

Technische Spezifikationen

• Modell: EXflow 710
• Werkstoffoptionen: Edelstahl 1.4571 / 316Ti; ETFE-ausgekleidete leitfähige Version optional
• Prozessdruckbereich: bis 16 bar
• Max. Prozesstemperatur: 140 °C
• Prozessanschlüsse: Flansch DN25, Flansch DN50, ANSI 1", ANSI 2", Anschweißanschlüsse
• Sensoranschlüsse: Flansch DN50, ANSI 2", G1 1/4" Aufnahme, G3/4" Gewinde, NPT 3/4" Gewinde
• Durchflussrichtung: wählbar 90° oder 180°
• Verfügbare Nennweiten: DN25 / 1" und DN50 / 2"
• Option: PFA-Auskleidung auf Anfrage (DN50-Flansch) in Edelstahl 1.4571 oder beschichtetem Stahl P235GH
