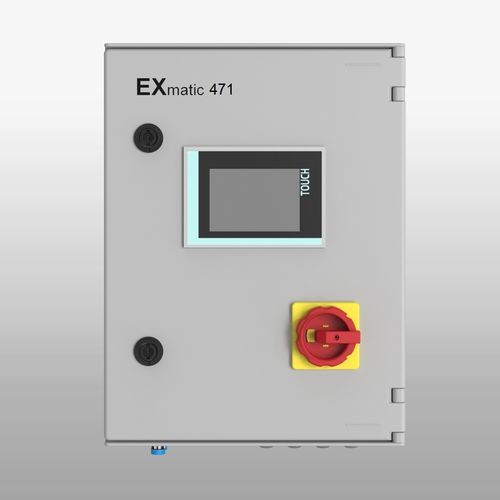

Kontrolleinheit mit Display EXmatic 471

für Wechselarmaturprogrammierbarautonom

Produktbeschreibung
EXmatic 471 ist eine elektro-pneumatische Steuereinheit zur vollautomatischen Ansteuerung von pneumatischen Wechselarmaturen der Baureihe EXtract 8XX. In Verbindung mit einer Wechselarmatur der Baureihe EXtract 8XX fährt die Einheit den Sensor aus dem Prozess in die Wartungsposition zur automatischen Reinigung, Inspektion, Kalibrierung oder zum Austausch. Reinigungsintervalle und zusätzliche Funktionen sind programmierbar. Ausgangskontakte ermöglichen die Anbindung an Prozessleitsysteme zur externen Ansteuerung und Überwachung. EXmatic 471 ist ein offenes, autarkes System und nicht an einen bestimmten Messverstärker gebunden.

Ihre Vorteile

• Vollautomatische Messstellen
• Verlängerung der Standzeiten des Sensors und Reduzierung des Wartungsaufwands
• Offenes System — kompatibel mit jedem Messverstärker
• Meldesignale für Prozessleitsystem/PCS
• Bis zu drei verschiedene Reinigungsmedien anschließbar
• Sperrwasser-Funktion
• Vor- und Nachreinigung individuell zuschaltbar
• Integrierter Anschlussschlauch für Plug-and-Play-Betrieb
• Sichere Entnahme der Sensoren unter laufenden Prozessbedingungen

Anwendungen

• Ansteuerung von Wechselarmaturen für vollautomatische Reinigungszyklen
• Entnahme von Sensoren bei laufendem Prozess
• Messstellen mit Bedarf an regelmäßigen Reinigungsintervallen
• Bereiche mit hartnäckiger Verschmutzung des Sensors
• Messungen in anhaftenden oder faserigen Medien

Ausführungsoptionen

• Gehäuse: Kunststoffgehäuse mit Display oder Edelstahlgehäuse mit Display
• Spülung Armatur 1 / Armatur 2: Optionen für 1, 2 oder 3 Reinigungsmedien (verschiedene Kombinationen möglich)
• Länge Anschlussschlauch Armatur 1 / Armatur 2: ohne, 3 m, 5 m, 10 m oder Kombinationen (z. B. 3 m / 5 m, 5 m / 10 m, 10 m / 10 m)
• Schnittstelle: diskrete E/A 24 V DC

Spezifikationen

• Elektrischer Anschluss: 24 V DC / 30 VA
• Druckluft: 6 bar, gereinigt
• Eingang ext. Start: 24 V DC, interne Versorgung für potentialfreien Kontakt
• Stromaufnahme: 1,6 A max.
• Ausgang ext. Relais: 24 V DC, max. 250 mA
• Ausgang Pumpe: 24 V DC, max. 250 mA
• Ausgang Alarm: 24 V DC, max. 100 mA
• Gehäusematerial: GFK oder Edelstahl
• Abmessungen: 300 x 400 x 200 mm
• Umgebungstemperatur: 0…+55 °C
• Schutzart: IP54
