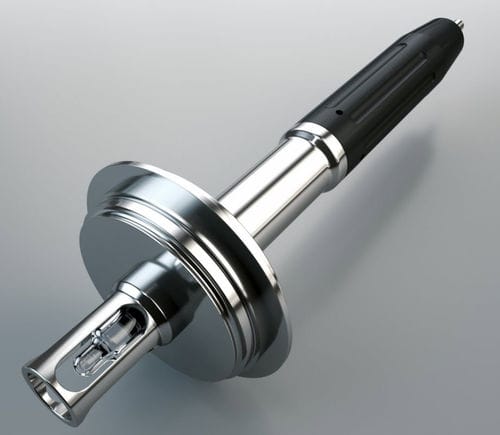

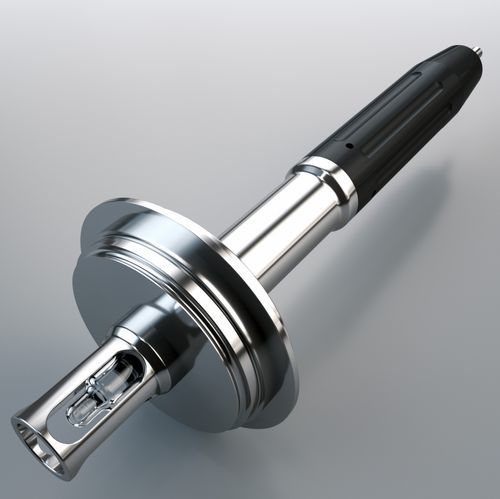

Statische Einbauarmatur EXstatic 312

Produktbeschreibung
Statische Armatur für die feste Installation von Ø12 mm / 120 mm-Sensoren an Tanks oder Rohrleitungen mit hygienischen Prozessanschlüssen. Geeignet für Sensoren mit PG13.5-Gewinde; lieferbar mit oder ohne Schutzkorb. Schützt Glas- und empfindliche Sensoren vor mechanischen Einflüssen.

Ihre Vorteile auf einen Blick

• Entwickelt nach hygienischen Kriterien (EHEDG / 3A)
• Oberflächen Ra<0,78 oder Ra<0,37
• Edelstahl AISI 316L / 1.4404
• EPDM-Dichtungen mit FDA- und USP VI-Zulassung (alternativ FPM / Viton)
• Optionaler Sensor-Schutzkorb
• Einsetzbar bis 10 bar und 140 °C
• Schutzkappe für die Kabelverbindung

Konfigurationsoptionen (Beispiele auf der Produktseite)

• Material (benetzte Teile): Edelstahl 1.4404 / 316L Ra0,78 oder Edelstahl 1.4404 / 316L Ra0,37
• Dichtungsmaterial (benetzte Dichtungen): EPDM (FDA/USP VI) oder FPM (Viton)
• Sensortyp: 120 mm PG13.5 Ø12 mm
• Prozessanschluss: Varivent N DN40-125 oder NEUMO BioControl D50
• Eintauchtiefe: z. B. 40 mm unter dem Prozessanschluss
• Schutzkorb: ohne oder mit Schutzkorb

Anwendungen

• Für alle Ø12 mm / 120 mm-Sensoren mit PG13.5-Gewinde (pH-Glas- und ISFET-Sensoren, Leitfähigkeits- oder Temperatursensoren, Trübung und andere optische Sensoren)
• Lebensmittelindustrie
• Pharmazie
• Biotech

Spezifikationen
Prozessdruck: 0...10 bar
Prozesstemperatur: -10...140 °C
Material: 1.4404 / 316L
Oberfläche: Ra<0,78 oder Ra<0,37
Dichtwerkstoff: EPDM / FDA / USP VI oder FPM (Viton)
Material Kabelschutz: PA6.6 GF30
Zertifikate: Material, Oberfläche, Dichtwerkstoff
Ausführung: mit Schutzkorb / ohne Schutzkorb
Sensoren: 120 mm Ø12 PG13,5
Prozessanschlüsse: Varivent N, Neumo BioControl D50

Abmessungen
Abmessungsansicht als technische Zeichnung auf der Produktseite (Bild vorhanden).

Downloads (Dateinamen, keine Links)

• Technische Information_EXstatic_221215.pdf
• Salesfolder Armaturen.pdf
• Konfigurationsblatt Armaturen.pdf
• Download Datenblatt (Datenblatt, Deutsch)

Technische Spezifikationen

• Prozessdruck: 0...10 bar
• Prozesstemperatur: -10...140 °C
• Material: 1.4404 / 316L (Edelstahl)
• Oberflächenfinish: Ra<0,78 oder Ra<0,37
• Dichtwerkstoff: EPDM (FDA / USP VI) oder FPM (Viton)
• Material Kabelschutz: PA6.6 GF30
• Zertifikate verfügbar für Material, Oberfläche und Dichtwerkstoff
• Optionaler Sensor-Schutzkorb
• Sensor-Kompatibilität: 120 mm / Ø12 mm mit PG13.5-Gewinde
• Prozessanschlüsse: Varivent N DN40-125 oder NEUMO BioControl D50
