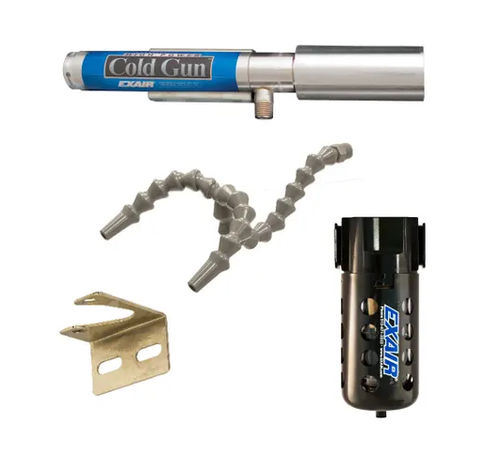

Kaltluftdüse Model 5015

Kühlungfür Werkzeugmaschinen

Übersicht
Das Cold Gun Only (P5015) ist ein Vortex-Kühlgerät, das ohne Schlauchset oder Filter/Abscheider geliefert wird, die bei kompletten Cold Gun Systemen enthalten sind. Es erzeugt einen sauberen, kalten Luftstrom, der etwa 54°F (30°C) unter der Zulufttemperatur liegt. Das Gerät arbeitet leise, hat keine beweglichen Teile und ist für Bearbeitungs- und Kühlaufgaben geeignet, wenn flüssige Kühlschmierstoffe nicht verwendet werden können. Erhältlich in Standard- und High-Power-Ausführung.

Anwendungen

• Werkzeugschärfung
• Schleifen von Bohrern und Fräsern
• Routing
• Eintauch- und Formschleifen
• Fräsen
• Planschleifen
• Bohrarbeiten
• Reifenbearbeitung
• Bandsägen
• Kunststoffbearbeitung
• Laserschneiden
• Chill Rolls (Kühlwalzen)
• Fixieren von Heißklebstoffen

Vorteile

• Steigert Produktionsraten
• Verhindert Verbrennungen an Werkstücken
• Verlängert Werkzeugstandzeiten und reduziert Brüche
• Verbessert Toleranzkontrolle
• Verhindert Verschmieren von Metallen und Kunststoffen
• Fertigteile bleiben trocken
• Beseitigt Raddurchsatz (Wheel loading)
• Niedrige Betriebskosten (kein Kühlmittel notwendig)
• Kompakt, leicht, tragbar
• Keine beweglichen Teile — wartungsfrei
• Leiser Betrieb
• Benötigt nur Druckluft (kein Strom erforderlich)

Zubehör (Beschreibung)

• Single Point Hose Kit — konzentrierter Luftstrom für Bohren und Schleifen
• Dual Point Hose Kit — größere Abdeckung für Bandsägen, Fräsen, Chill Rolls und das Fixieren von Heißklebstoffen

Cold Gun Systeme (Beispiele verfügbarer Systeme)

• Modell 5215 Cold Gun System (ein Kalt-Ausgang) — enthält Cold Gun, Single Point Hose Kit, 3/8" (10 mm) Kegel-Düse, 1-1/4" (32 mm) Ventilator-Düse, Manuelle Entleerungs-Filterabscheider
• Modell 5315 Cold Gun System (zwei Kalt-Ausgänge) — enthält Cold Gun, Dual Point Hose Kit, (2) 1/4" (6 mm) Kegel-Düsen, (2) 1" (25 mm) Ventilator-Düsen, Manuelle Entleerungs-Filterabscheider
• Modell 5230 High Power Cold Gun System (ein Kalt-Ausgang) — enthält High Power Cold Gun, Single Point Hose Kit, 3/8" (10 mm) Kegel-Düse, 1-1/4" (32 mm) Ventilator-Düse, Automatischer Entleerungs-Filterabscheider
• Modell 5330 High Power Cold Gun System (zwei Kalt-Ausgänge) — enthält High Power Cold Gun, Dual Point Hose Kit, (2) 1/4" (6 mm) Kegel-Düsen, (2) 1" (25 mm) Ventilator-Düsen, Automatischer Entleerungs-Filterabscheider

Leistung
Cold Gun Leistung
5215 Cold Gun | Versorgungsdruck: 100 PSIG / 6.9 BAR | Luftverbrauch: 15 SCFM / 425 SLPM | Schalldruckpegel: ~70 dBA
5315 Cold Gun | Versorgungsdruck: 100 PSIG / 6.9 BAR | Luftverbrauch: 15 SCFM / 425 SLPM | Schalldruckpegel: ~70 dBA
5230 High Power Cold Gun | Versorgungsdruck: 100 PSIG / 6.9 BAR | Luftverbrauch: 30 SCFM / 850 SLPM | Schalldruckpegel: ~82 dBA
5330 High Power Cold Gun | Versorgungsdruck: 100 PSIG / 6.9 BAR | Luftverbrauch: 30 SCFM / 850 SLPM | Schalldruckpegel: ~82 dBA

Funktionsweise (Zusammenfassung)
Das Cold Gun nutzt ein Vortex-Rohr, um Druckluft in zwei Ströme zu teilen, einen heißen und einen kalten. Sekundärluft wird angesaugt; der heiße Strom wird über einen gedämpften Auslass abgeführt und der kalte Strom über einen flexiblen Schlauch zur Einsatzstelle geleitet. Eine magnetische Basis ermöglicht einfache Montage und Mobilität.

Technische Daten / Spezifikationen

• Handelsname / Serie: Cold Gun Only
• Verfügbare Ausführungen: Standard Cold Gun und High Power Cold Gun
• Temperaturabfall: 54°F (30°C) unter der Zulufttemperatur
• Empfohlener Versorgungsdruck: 80–100 PSIG (5.5–6.9 BAR)
• Luftverbrauch (Standard): 15 SCFM (425 SLPM)
• Luftverbrauch (High Power): 30 SCFM (850 SLPM)
• Schallpegel (Standard): ~70 dBA
• Schallpegel (High Power): ~82 dBA
• Betrieb: Vortex-Kühlung; leise; keine beweglichen Teile
• Versand: Dieses Produkt Cold Gun Only wird ohne Schlauchset oder Filter/Abscheider geliefert
• SKU: P5015
• Auf der Seite angezeigter Preis: 438 USD
