Wirbelrohr für die Punktkühlung 3808

für Kaltluft

Beschreibung
Erprobte Lösung zur Reduzierung von Stillstandzeiten und zur Steigerung der Produktivität bei Vorgängen mit kleinen Teilen, die Wärme ausgesetzt sind. Der Mini Cooler™ von EXAIR erzeugt einen fokussierten Kaltluftstrahl, um Wärmeaufbau an Werkzeugen und Werkstücken zu verhindern. Wirksam bei Hochgeschwindigkeitsprozessen zur Vermeidung von Verbrennungen, Schmelzen und wärmebedingten Brüchen. Leiser Betrieb ohne bewegliche Teile. Erhältlich mit einer oder zwei Kaltluftausgängen.

Anwendungen

• Kleinteile-Werkzeugkühlung
• Nadelkühlung
• Klingenabkühlung
• Schleifen von Linsen

Vorteile

• Niedrige Installations- und Betriebskosten
• Erhöht Produktionsraten
• Verbessert Maßhaltigkeit
• Leise und kompakt; keine Verschleißteile

Zubehör
5904 - Mini Cooler™ Single Point Hose Kit (inkl. bei 3808)
5905 - Mini Cooler™ Dual Point Hose Kit (inkl. bei 3308)
9003 - Manueller Abscheider mit Entleerung, 1/4 NPT (inkl. bei 3808)
9012 - Manuelles Absperrventil, 1/4 NPT
9027 - Ölabscheidefilter, 1/4 NPT, 24 SCFM (680 SLPM)

Systeme

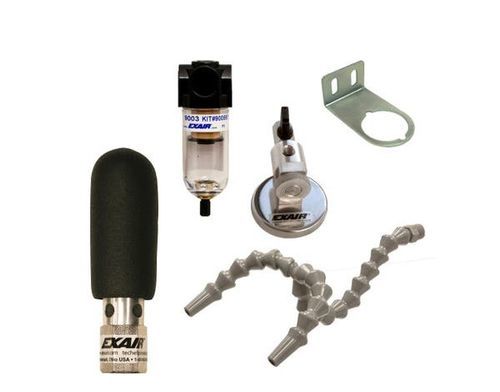

Es sind zwei Systeme verfügbar: Modell 3808 (ein Kaltluftausgang) umfasst den Mini Cooler™, das Mini Single Point Hose Kit, eine schwenkbare Magnetsockel und den manuellen Abscheider mit Entleerung und Montageschiene. Modell 3308 (zwei Kaltluftausgänge) umfasst den Mini Cooler™, das Mini Dual Point Hose Kit, die schwenkbare Magnetsockel und den manuellen Abscheider mit Entleerung und Montageschiene.

Funktionsweise
Der Mini Cooler™ nutzt ein Vortex-Rohr, das einen geringen Strom komprimierter Luft in zwei konzentrische Gegenstromströme umwandelt. Die Ströme tauschen Wärme aus und erzeugen an einem Ende kalte Luft und am anderen Ende warme Luft. Ein flexibler Schlauch richtet den Kaltluftstrom auf die zu kühlende Oberfläche.

Technische Daten

• Modell / SKU, die auf dieser Seite gezeigt wird: P3808
• Konfigurationen: Einzel-Kaltluftausgang (3808) oder Doppel-Kaltluftausgang (3308); nur Mini Cooler™-Einzelgerät referenziert (3708)
• Kaltluftausstoß (Übersicht): ~20°F (-7°C) Kaltluftstrom zur Verhinderung von Wärmeaufbau
• Wert in der Leistungstabelle: Temperatur Ausgang 16°F (-9°C)
• Luftverbrauch: 8 SCFM (227 SLPM) — Versorgungsbedingungen referenziert bei 100 PSIG (6,9 BAR) & 70°F (21°C)
• Schallpegel: 76 dBA gemessen bei 3 ft (914 mm)
• Einlassanschluss: 1/4 NPT
• Betrieb: keine beweglichen Teile; leiser Betrieb
• Beigefügte Schlauchkit-Optionen: Einzelne Kaltluftausgang oder doppelte Kaltluftausgänge
