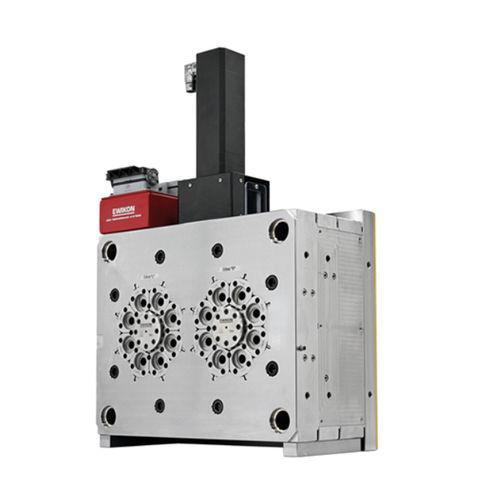

Nadelverschlusssystem EDGE VG

Produktübersicht
Das seitliche Nadelverschlusssystem pro EDGE VG setzt neue Maßstäbe für die direkte Seitenanspritzung. Es verbindet präzise Anschnittqualität und erweiterte Anspritzoptionen mit einem Wartungskonzept, das den Austausch von Verschleißteilen als eine Baugruppe ermöglicht. Der Komfort der offenen Seitenanspritzungs‑Varianten bleibt in der Nadelverschlusslösung erhalten.

Ihre Vorteile

• Wartungsfreundlichkeit: Verschleißteile (Nadel, Nadelführung, Nadeldichtung) sind als eine Baugruppe austauschbar.
• Prozesssicherheit und präzise Anschnittqualität: direkte Seitenanspritzung kombiniert mit Nadelverschlusssteuerung; geeignet für Standardmaterialien (Polyolefine) und Weichkunststoffe (TPE).
• Erweiterte Anspritzoptionen: Anbindung auf sehr kleinen Seitenflächen möglich.
• Kompakter Formaufbau und vereinfachter Formenaufbau: platzsparende Antriebsmechanik ermöglicht geringe Formhöhe; Formeinsätze müssen für die Montage der Düse nicht geteilt werden, was Stabilität und Kühlung verbessert.

Nadelbetätigung
Die hochpräzise und vollständig synchrone Betätigung der Verschlussnadeln erfolgt durch einen Linear-Servomotor neuester Generation mit motion CONTROL SD Steuertechnik. Nadelhub und Öffnungsgeschwindigkeit sind stufenlos verstellbar und an Prozessanforderungen anpassbar.

Erweiterte Anspritzoptionen
pro EDGE VG ermöglicht die Anbindung an Geometrien, bei denen eine seitliche Anspritzung wegen unzureichender Abscherflächen zuvor nicht praktikabel war. In der Regel reicht eine Fläche in Höhe des Anschnittdurchmessers der Nadel aus.

Weitere Informationen
Ein Produktflyer (PDF) und ein Technologievideo stehen für technische Details und Demonstrationen zur Verfügung.

Charakteristika / Technische Spezifikationen

• Marke: EWIKON
• Modell / Bezeichnung: pro EDGE VG
• Technologie: seitliches Nadelverschlusssystem für direkte Seitenanspritzung
• Nadelantrieb: Linear-Servomotor mit motion CONTROL SD Steuertechnik; synchrone Betätigung
• Nadelsteuerung: stufenlos verstellbarer Nadelhub und Öffnungsgeschwindigkeit; anpassbar an Prozessanforderungen
• Wartung: Verschleißteile (Nadel, Nadelführung, Nadeldichtung) als austauschbare Baugruppe
• Verarbeitbare Materialien: Standardmaterialien (Polyolefine) und Weichkunststoffe (TPE)
• Anspritzoptionen: erweiterte Möglichkeiten für Anbindungen auf sehr kleinen Seitenflächen; Fläche ≈ Anschnittdurchmesser ausreichend
• Formaufbau: kompakt, niedrige Formhöhe; Einsparung durch nicht geteilte Formeinsätze bei Düseninstallation; vereinfachte Kühlung
• Verfügbare Medien: Produktflyer (PDF) und Produkt-/Technologie-Video
