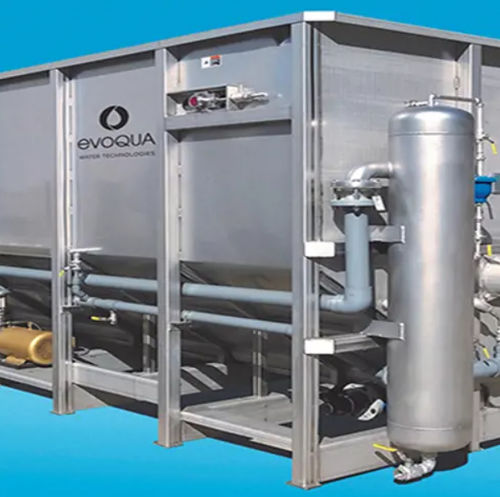

Druckentspannungs-Flotationsanlage / mlit gelöster Luft RT series

Übersicht
Evoqua bietet drei mietbare DAF‑(Dissolved Air Flotation)Einheiten in verschiedenen Größen an, die zur Entfernung von Schwebstoffen (TSS), chemischem/biologischem Sauerstoffbedarf (BOD) und Fetten, Ölen und Schmierstoffen (FOG) aus industriellen und kommunalen Abwässern entwickelt wurden. Die RT‑Miet‑DAF‑Systeme nutzen einen Luft‑in‑Wasser‑Recyclingstrom mit gelöstem Luftanteil, um mikrongroße Blasen zu erzeugen, die sich an Verunreinigungen anlagern; Blasen und Verunreinigungen steigen an die Oberfläche und werden von einem Skimmer entfernt, während schwerere Feststoffe mittels einer Bodenförderwelle entfernt werden.

Typische Anwendungen

• Produkt­rückgewinnung und Wiederverwendung
• Vorbehandlung zur Einhaltung von Kanalnetz‑Ablassgrenzwerten
• Vorbehandlung zur Reduzierung der Belastung von nachgeschalteten biologischen Behandlungssystemen
• Polierung von biologisch behandeltem Ablauf
• Eindickung von Bioschlämmen

Funktion
Ein Recyclingstrom des geklärten DAF‑Ablaufs wird mit Luft beaufschlagt und dann in einer internen Kontaktzone mit den zulaufenden Abwässern kombiniert und vermischt. Sobald die gelöste Luft aus der Lösung austritt, bilden sich mikrongroße Blasen, die sich an Feststoffe und andere Verunreinigungen anlagern. Die Blasen‑Kontaminanten‑Agglomerate schweben an die Oberfläche und bilden eine Schwimmdecke, die durch einen Oberflächen­skimmer in einen internen Schwimmtrichter zur Weiterbehandlung entfernt wird. Schwere Feststoffe setzen sich ab und werden durch eine Bodenförderwelle zum Feststoffaustrag gefördert.

Hauptmerkmale

• Komplettes, auf Rahmen montiertes Design für schnelle, einfache Installation
• Robustes Tankdesign aus Edelstahl 304/316 (korrosionsbeständig, minimale Verformung)
• Integriertes Flockungsrohr mit drei chemischen Einspritzanschlüssen für Koagulations‑/Flockungsmittel‑Dosierung und Mischung
• Sicheres, einfaches, wartungsarmes Design (keine Plattenpakete erforderlich)
• Vollständig vorkonfektionierter NEMA 4X‑Schaltschrank; ein einzelner 460V/3ph Einspeisepunkt zum Betrieb
• Branchenführendes HELLBENDER® whitewater System (keine externe Luftquelle erforderlich)
• Skimmer‑Antrieb mit variabler Geschwindigkeit
• Große innere Schwimmtrichter zur Minimierung von Pumpanforderungen; optionaler Schwimmer‑Füllstandssensor für automatische Schlammförderung
• Automatisierte Bodenförderwelle für abgesetzte Feststoffe
• Hochwertige Antriebs‑ und Pumpkomponenten für langfristige Zuverlässigkeit

Verfügbare Modelle und Hauptspezifikationen

• RT-50A
  • Gesamtmaße (L x B x H): 15'‑7" x 6'‑4" x 7'‑2"
  • Versandgewicht: 5.100 lbs
  • Betriebsgewicht: 16.300 lbs
  • Ablauffluss: 90 gpm nominal / 200 gpm max
  • Druck: Schwerkraft
  • Elektrik: 460V / 3 phasen / 60 Hz / 31 FLA
  • Optionale Pumpe: 3 HP–10 HP (abhängig von Schlammvolumen/-eigenschaften)
  • Service‑Anschlüsse (Ein / Aus / Schwimmer): 6" / 6" / 4" - Flansch 150#
  • Absatz‑Feststoffaustrag: 4" Flansch
  • Recycelpumpe: Hellbender HB-90, 15 HP
  • Aktive Oberfläche: 57 ft²
  • Nennwasserinhalt: 1.260 gallons
  • Kapazität Schwimmtrichter: 100 gallons
• RT-100A
  • Gesamtmaße (L x B x H): 20'‑7" x 8'‑5" x 8'‑2"
  • Versandgewicht: 8.000 lbs
  • Betriebsgewicht: 33.300 lbs
  • Ablauffluss: 200 gpm nominal / 400 gpm max
  • Druck: Schwerkraft
  • Elektrik: 460V / 3 phasen / 60 Hz / 31 FLA
  • Optionale Pumpe: 3 HP–10 HP (abhängig von Schlammvolumen/-eigenschaften)
  • Service‑Anschlüsse (Ein / Aus / Schwimmer): 8" / 8" / 6" - Flansch 150#
  • Absatz‑Feststoffaustrag: 4" Flansch
  • Recycelpumpe: Hellbender HB-90, 15 HP
  • Aktive Oberfläche: 101 ft²
  • Nennwasserinhalt: 1.260 gallons
  • Kapazität Schwimmtrichter: 170 gallons
• RT-240A
  • Gesamtmaße (L x B x H): 33'‑3" x 10'‑5" x 9'‑8"
  • Versandgewicht: 14.100 lbs
  • Betriebsgewicht: 83.300 lbs
  • Ablauffluss: 480 gpm nominal / 1.000 gpm max
  • Druck: Schwerkraft
  • Elektrik: 460V / 3 phasen / 60 Hz / 44.6 FLA
  • Optionale Pumpe: 3 HP–10 HP (abhängig von Schlammvolumen/-eigenschaften)
  • Service‑Anschlüsse (Ein / Aus / Schwimmer): 12" / 12" / 6" - Flansch 150#
  • Absatz‑Feststoffaustrag: 6" Flansch
  • Recycelpumpe: Hellbender HB-150, 20 HP
  • Aktive Oberfläche: 239 ft²
  • Nennwasserinhalt: 8.450 gallons
  • Kapazität Schwimmtrichter: 360 gallons

Hinweise

• Mietzeiträume ab drei Monaten oder länger verfügbar.
• Die RT‑Serie vereint jahrzehntelange kontinuierliche Verbesserungen und wird in vielfältigen Anwendungen eingesetzt.

Technische Daten

• Marke: Evoqua (RT‑Serie)
• Technologie: Dissolved Air Flotation (DAF) — Recyclingstrom mit gelöster Luft erzeugt mikrongroße Blasen zur Auftriebserzeugung von Verunreinigungen
• Typische Entfernungsziele: TSS, BOD, FOG
• Leistung (Beispiele): 460V / 3 phasen / 60 Hz (31–44.6 FLA je nach Modell)
• Recycelpumpen: Hellbender HB Serie (HB-90 15HP für RT-50A/RT-100A; HB-150 20HP für RT-240A)
• Anschlussflanschgrößen variieren je nach Modell (Beispiele Ein/Aus/Schwimmer: 6"/6"/4" bis 12"/12"/6" - Flansch 150#)
• Optionale Schlammpumpenauswahl typischerweise 3 HP–10 HP je nach Schlammvolumen und -eigenschaften
• Automatisierte Bodenförderwelle für abgesetzte Feststoffe und optionale Steuerung der Schlammpumpe über Schwimmerpegelmesser
